Software de diseño de circuito impreso: Nuestro top 10

Top 10 : Software de diseño de PCB

Hay un gran número de programas gratuitos y de pago para el diseño de circuitos impresos, desde la fase de protocolo hasta la industrialización. Desde software libre para entusiastas del bricolaje hasta complejas herramientas que cuestan decenas de miles de dólares, ¿cómo elegir?

Sobre la base de las preferencias de los clientes de Proto-Electronics, hemos establecido la clasificación de los diez mejores programas de CAO electrónico.

1. Eagle

Eagle

EAGLE es un programa informático de diseño PCB desarrollado por la sociedad alemana CadSoft Computer GmbH, creada por Rudolf Hofer y Klaus-Peter Schmiger en 1988. La compañía fue adquirida por Farnell en 2009 y luego en 2016 por Autodesk, un peso pesado de software global que genera más de 2000 millones de dólares en ventas. EAGLE significa Easily Applicable Graphical Layout Editor. El software está disponible en tres versiones:

  • EAGLE free: la versión de prueba limitada para los aficionados a DIY
  • EAGLE standard: 99 hojas esquemáticas, 4 capas de señales y una zona de circuito impreso de 160 cm²
  • EAGLE Premium: la versión pro con 999 hojas de esquema, 16 capas de señales y una zona de circuito impreso ilimitado

Funcionalidades y características

  • Editor de esquemática (vinculado a biblioteca, reglas eléctricas, generación de una lista de interconexiones)
  • Anotación de los cambios entre el esquema y el PCB
  • Jerarquía del esquema
  • Plan de implantación con características avanzadas

EAGLE es uno de los vehículos pesados de los programas informáticos de diseño para PCB. A un precio razonable de 500 USD al año, tiene una gran comunidad que provee a la web de tutoriales. También ofrece una amplia biblioteca de componentes. Asimismo, tiene la ventaja de funcionar en un entorno Mac OS X o Linux. Sin embargo, el experto en diseño electrónico John Teel en el blog PredictableDesigns.com critica la compleja y poco intuitiva interfaz gráfica de EAGLE.

2. Altium

Fundada en 1985 con el nombre de Protel Systems en Australia, la empresa cambió de nombre en 2001 para convertirse en Altium. Hoy en día es una empresa estadounidense líder en el mercado de software de diseño electrónico. La compañía gana 6000 usuarios nuevos cada año y consigue un volumen de negocios de 200 millones de dólares en 2020.

Altium Designer

En la página web de Altium, puede descargar una versión completa de prueba y probarla durante 15 días. También se encuentran disponibles talleres virtuales.

Funcionalidades y características

  • Entorno de diseño con esquemas, colocación y enrutamiento, documentación y simulación
  • Design for Manufacturing (DFM) para asegurarse de que sus diseños de PCB son funcionales, fiables y fáciles de fabricar
  • Fácil migración de la información gracias a potentes herramientas de conversión
  • Diseño 3D flexo-rígido
  • Diseño de circuito impreso
  • Diseño de esquema
  • Salidas de archivos de fabricación

Con una licencia a partir de 7000 dólares, la suite de software de Altium es ideal para los ingenieros electrónicos que trabajan para grandes empresas industriales o en el Internet de las cosas. También se utiliza mucho en las universidades y las grandes escuelas. Por otro lado, requiere una larga fase de aprendizaje que desalentará a los entusiastas del bricolaje y a los entusiastas de los PCB. Altium Designer solo funciona en Windows según las especificaciones de su sitio.

3. Proteus

Proteus

La solución de CAO-electrónica Proteus fue desarrollada por Labcenter Electronics Ltd, una compañía fundada en 1988 por John Jameson en el Reino Unido. Proteus se vende en más de 50 países.

Funcionalidades y características

Esta suite consta de dos paquetes de software principales:

  • Proteus ISIS: creación de esquemas y simulación eléctrica
  • Proteus ARES: solución de enrutamiento de circuito impreso con colocación automática de los componentes

Otros módulos disponibles para Proteus:

Proteus VSM

  • Workflow completo integrado
  • Diseño de esquema
  • Simulación
  • Medición y análisis
  • Corrección de errores
  • Diagnóstico

Proteus PCB diseño software

  • Diseño PCB hasta 16 capas de cobre
  • 14 millones de componentes en la librería
  • Enrutamiento manual interactivo

Proteus Visual Designer

Combinado con Proteus CSM, proporciona una solución completa para la edición de diagramas de flujo y una galería de hardware para un entorno integrado de desarrollo para Arduino y Raspberry Pi.

4. KiCad

Kicad

KiCad es una suite de software libre y de código abierto para el diseño de PCB. Fue desarrollada por Jean-Pierre Charras de la IUT de Grenoble en 1992. Este software de diseño incluye la gestión de esquemas, el enrutamiento de PCB y la posibilidad de modelado en 3D para los ingenieros electrónicos.

Funcionalidades y características

  • Kicad: Gestor de proyectos
  • Eeschema: Editor de esquemas eléctricos

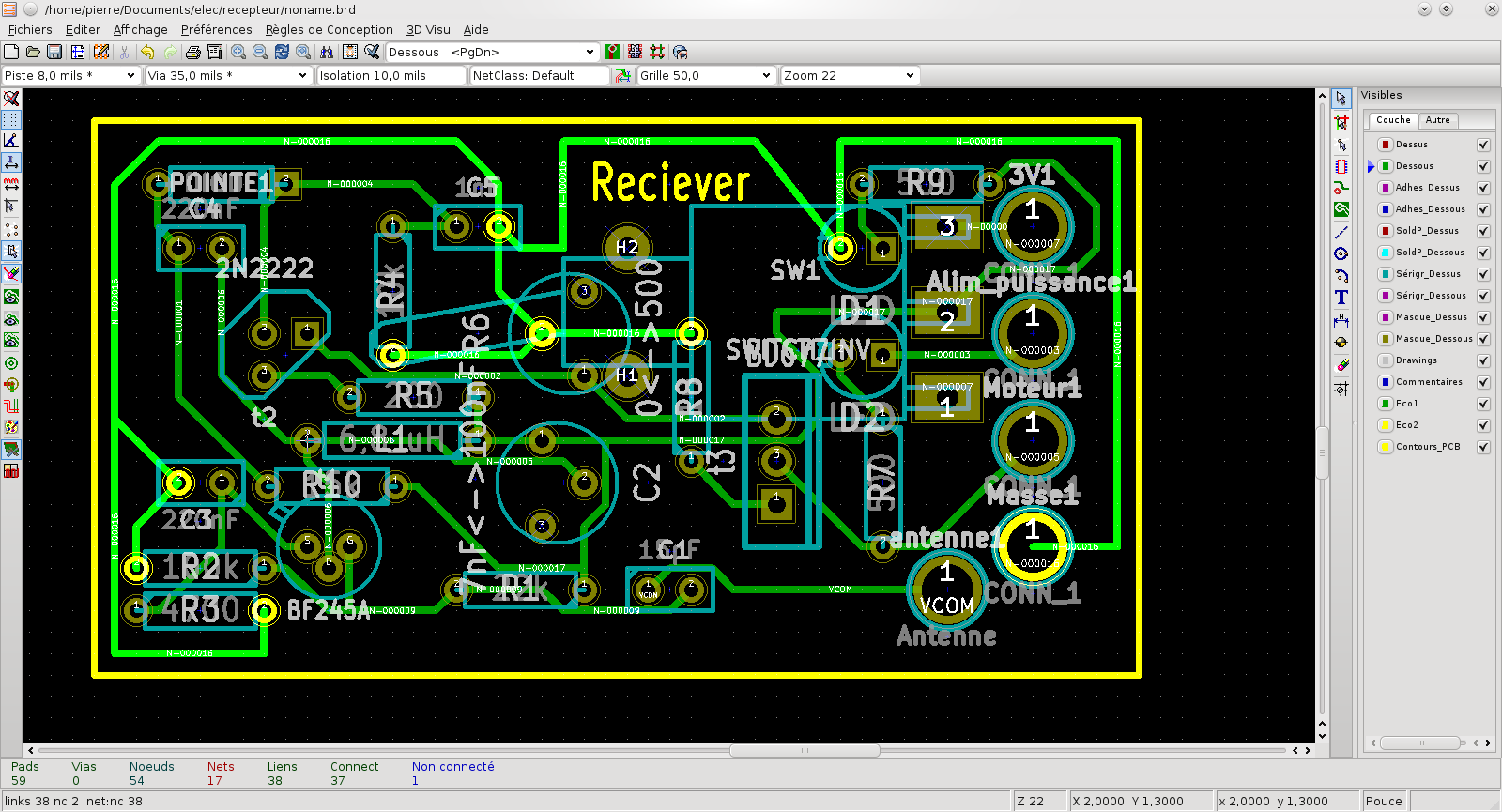

  • Pcbnew: Editor de circuitos impresos
  • Cvpcb: Utilidad para seleccionar las huellas físicas de los componentes utilizados en el esquema
  • Gerbview: Visualizador de archivos Gerber
  • Pcbcalculator: herramienta de ayuda al diseño para calcular los valores de resistencia, anchos de pistas, etc.
Cree su cuenta gratuita en Proto-Electronics.com
y obtenga un presupuesto para su proyecto de PCBAs en 10 minutos!

5. Velocidad OrCAD PCB Designer

Creada en 1988 a partir de la fusión de SDA Systems y ECAD, Cadence Design Systems es hoy en día una empresa líder en el mercado de software de CAO electrónico. Con sede en San José, California, figura en el índice NASDAQ y tiene ventas de aproximadamente 2000 millones de dólares. La empresa Cadence edita los programas Allegro PCB Designer y OrCAD.

Funcionalidades y características

  • Esquema, disposición y enrutamiento
  • Enrutamiento interactivo en tiempo real con integración de restricciones
  • Creación y modificación automática
  • Soporte automático para el BGA
  • Simulación PSpice y análisis
  • Mejora del rendimiento y de la fiabilidad, optimizando al mismo tiempo los costes
  • Validación automática del circuito
  • Simulación mecánica y eléctrica de circuitos electrónicos
  • Esquema OrCAD
  • Editor de símbolos
  • Búsqueda de componentes electrónicos integrados
  • Limitaciones de diseño integradas

6. DesignSpark

DesignSpark

DesignSpark es un software de CAD electrónico resultante de la colaboración entre el principal distribuidor de componentes del mundo, RS Components, y el desarrollador de software Number One Systems. En 2017 se lanzó una versión francesa con contenido y herramientas de soporte en el idioma Molière para ingenieros electrónicos franceses.

Funcionalidades y características

  • Introducción esquemática
  • Enrutamiento y colocación automática de los componentes
  • Interfaz de proyecto para organizar los ficheros de diseño
  • Visor 3D
  • Generación de archivos Gerber y archivos de perforación Excellon

7. Protel

Algunas personas todavía usan Protel, la versión antigua de Altium Designer. Las razones pueden variar de un usuario a otro y, como ya se ha indicado, la opinión sobre un programa informático puede ser muy subjetiva:

  • ¿El coste de la última versión es demasiado alto?
  • ¿No hay suficientes novedades para justificar la actualización?
  • ¿No es lo suficientemente intuitivo y sencillo de usar?
  • ¿Algunos usuarios han encontrado dificultades para adaptarse a la nueva interfaz gráfica?

8. Cadstar

Cadstar

Cadstar es otra herramienta de diseño para PCB, desde los más simples a los más complejos. Este programa, desarrollado originalmente por Rascal-Redac, se incorporó al Portal de Zuken, una multinacional japonesa pionera en el software de la CAO electrónica, fundada en 1976 en Yokohama. Cadstar es un entorno completo para el diseño de tarjetas electrónicas, desde la concepción inicial hasta la fabricación del producto.

Funcionalidades y características

  • Topología y enrutamiento de circuitos impresos
  • Capturas esquemáticas
  • Integración mecánica para la transmisión de datos a través de STEP o ACIS
  • Análisis, medición y verificación (fiabilidad, integridad de la señal)
  • Gestión de bibliotecas
  • Revisión del diseño para los directores de proyectos

9. Sprint-Layout

Sprint-Layout es un programa informático para el diseño de prototipo electrónico editado por Abacom. Gracias a una buena ergonomía y a unas capacidades dignas de un software profesional, combinadas con un precio muy competitivo, el Sprint-Layout se ha convertido en una necesidad para muchos ingenieros electrónicos.

Funcionalidades y características

  • Preparación automática de PCB en dos caras
  • Amplia biblioteca de componentes THT y SMD
  • Creación de nuevos componentes
  • Generación de archivos Gerber y Excellon
  • Anti-aliasing
  • Design-Rule-Check

10. PADS PCB

PADS es desarrollado por la Société Mentor Graphic del grupo Siemens, que ofrece soluciones de diseño de software que permiten desarrollar rápidamente productos electrónicos. Las versiones de prueba están disponibles en www.pads.com.

Funcionalidades y características

  • Introducción de esquema
  • Gestor de cargas eléctricas y físicas
  • Colocación/enrutamiento con funciones interactivas, autoasistidas y automáticas controladas por las limitaciones definidas
  • Gestión de la tecnología HDI, Flex-Rigid, RF, componentes enterrados
  • Edición 2D y 3D
  • Colaboración ECAD/MCA
  • Generaciones de archivos y planes de fabricación
  • Verificación, validación y optimización de la implantación
  • Simulación mixta analógica/digital
  • Verificación de reglas eléctricas
  • Análisis de la integridad de la señal (SI), de la integridad de los planes de alimentación (PI), de la capacidad de fabricación (DFM), de la capacidad de prueba (DFT)
  • Análisis DDRx y térmico
  • Biblioteca de componentes con descarga
