Logiciel de Conception pour Circuit Imprimé : Notre Top 10

top-10-pcb

Il existe une multitude de logiciels gratuits et payants pour la conception de circuit imprimé, de la phase de prototypage jusqu’à l’industrialisation. Du logiciel libre destiné aux amateurs de DIY aux suites d’outils complexes à plusieurs dizaines de milliers de dollars, comment faire son choix ?

Basé sur les préférences des clients de Proto-Electronics, nous avons établi le classement des 10 meilleurs logiciels de CAO électronique.

1. Eagle

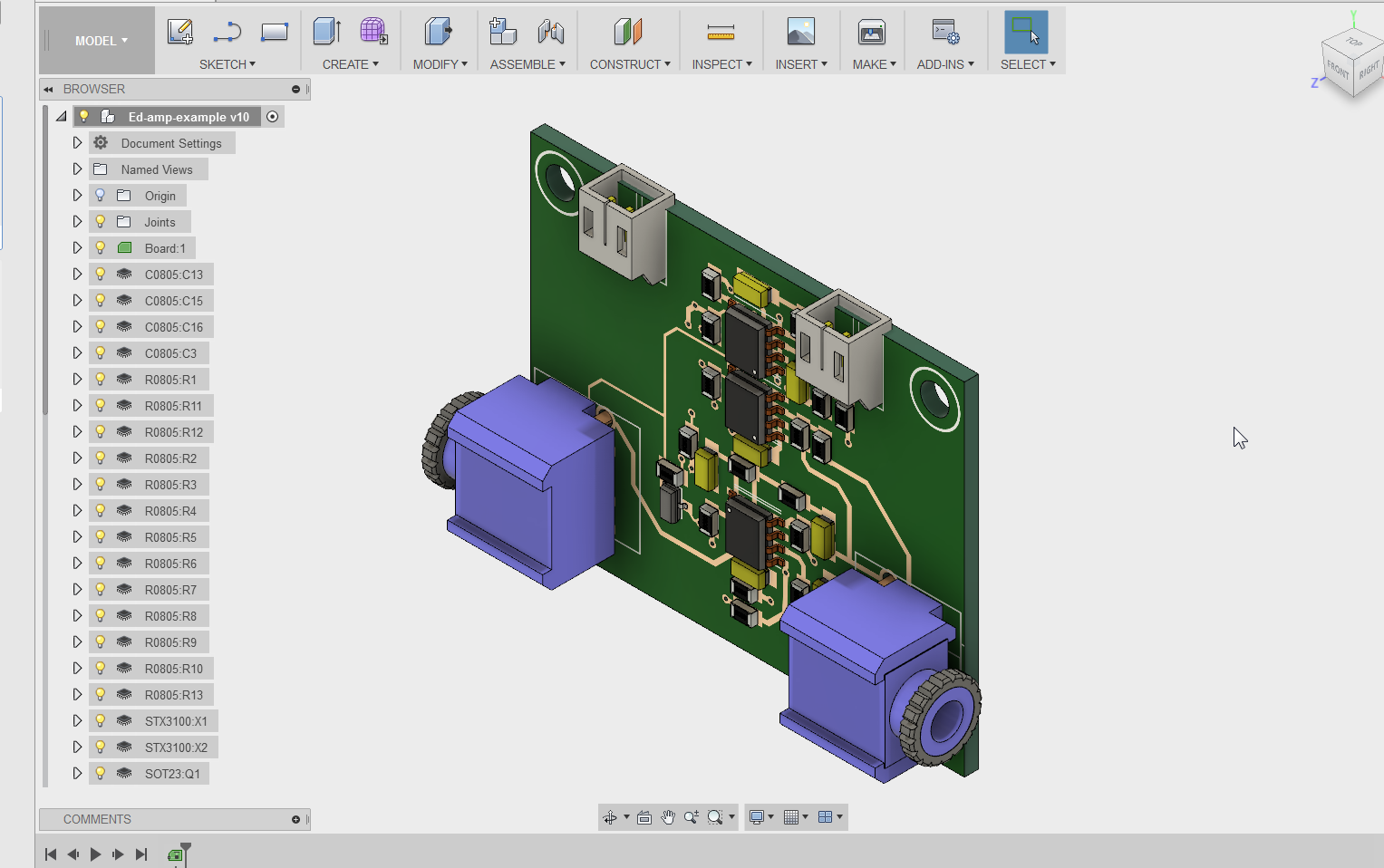

Autodesk Eagle, prototypage de carte électronique

EAGLE est un logiciel de conception PCB développé par la société allemande CadSoft Computer GmbH créée par Rudolf Hofer et Klaus-Peter Schmidiger en 1988. La société a été rachetée par Farnell en 2009 puis en 2016 par Autodesk, un poids lourd mondial du logiciel générant plus de 2 milliards de chiffre d’affaires. EAGLE signifie Easily Applicable Graphical Layout Editor. Le logiciel est disponible en 3 versions :

  • EAGLE free : la version d’essai limitée pour les amateurs de DIY
  • EAGLE standard : 99 feuilles de schémas, 4 couches de signaux et une zone de circuit imprimé de 160 cm²
  • EAGLE Premium : la version pro avec 999 feuilles de schémas, 16 couches de signaux et une zone de circuit imprimé illimitée
Fonctionnalités et caractéristiques
  • Editeur de schématique (lié à bibliothèque, règles électriques, génération d’une liste d’interconnexions)
  • Annotation des modifications entre la schématique et le PCB
  • Hiérarchie de la schématique
  • Plan d’implantation avec fonctionnalités avancées

EAGLE est l'un des poids lourds des logiciels de conception pour PCB. A un tarif raisonnable de 500$/an, il dispose d’une communauté importante alimentant le web en tutoriels. Il offre aussi une large bibliothèque de composants. Il a aussi l’avantage de fonctionner sous un environnement Mac OS X ou Linux. Toutefois, l’expert en design électronique John Teel du blog PredictableDesigns.com reproche à EAGLE une interface graphique complexe et peu intuitive.



2. Altium

Fondée en 1985 sous le nom de Protel Systems en Australie, l’entreprise a depuis changé de nom en 2001 pour devenir Altium. Aujourd’hui américaine, c’est une société leader du marché du logiciel de conception électronique. La firme gagne 6000 nouveaux utilisateurs chaque année et vise un chiffre d’affaires de 200 millions de dollars en 2020.

Altium Designer

Sur le site d’Altium, vous pouvez télécharger une version d’essai complète et la tester durant 15 jours. Des ateliers virtuels sont également mis à disposition.

Fonctionnalités et caractéristiques

  • Environnement de conception avec schémas, placement-routage, documentation et simulation
  • Design for Manufacturing (DFM) pour vous assurer que vos design de PCB soient fonctionnels, fiables et puissent facilement être fabriqués
  • Facilité de migration des informations grâce à des outils de conversion puissants
  • Conception flex-rigide en 3D
  • Conception de circuit imprimé
  • Conception schématique
  • Sorties des fichiers de fabrication

Avec une licence qui démarre à 7000$, la suite logicielle Altium est particulièrement adaptée pour les ingénieurs en électronique travaillant pour des grands groupes industriels ou dans l’Internet of Things. Il est aussi beaucoup utilisé dans les universités et les grandes écoles. En revanche, il demande une longue phase d’apprentissage qui découragera les bricoleurs et amateurs de PCB en DIY. Altium Designer fonctionne uniquement sous Windows d’après les spécifications sur leur site.



3. Proteus

Proteus Labcenter ElectronicsLa solution de CAO électronique Proteus a été développée par Labcenter Electronics Ltd., une entreprise fondée en 1988 par John Jameson au Royaume-Uni. Largement répandue, Proteus est vendu dans plus de 50 pays.

Fonctionnalités et caractéristiques

Cette suite se compose de deux logiciels principaux :

  • Proteus ISIS : création de schéma et simulation électrique
  • Proteus ARES : solution de routage de circuit imprimé avec placement automatique des composants
Les autres modules disponibles pour Proteus :

Proteus VSM

  • Workflow complet intégré

  • Conception de schéma

  • Simulation

  • Mesure et analyse

  • Correction des bugs

  • Diagnostic

Proteus PCB design software

  • Conception PCB jusqu’à 16 couches de cuivre

  • 14 millions de composants dans la librairie

  • Routage manuel interactif

Proteus Visual Designer

Combiné avec Proteus VSM, il fournit une solution complète pour l’édition de diagrammes de flux et une galerie de hardware pour un environnement intégré de développement pour Arduino et Raspberry Pi.



4. KiCad

KiCad

KiCad est une suite de logiciels open source et gratuits pour la conception de circuits imprimés. Elle a été développée par Jean-Pierre Charras de l’IUT de Grenoble en 1992. Ce logiciel de conception inclut la gestion de schématique, le routage de PCB et la possibilité d’une modélisation 3D pour les ingénieurs en électronique.

Fonctionnalités et caractéristiques

  • Kicad : gestionnaire de projets

  • Eeschema : éditeur de schéma électrique

  • Pcbnew : éditeur de circuits imprimés

  • Cvpcb : utilitaire de sélection des empreintes physiques des composants utilisés dans le schéma

  • Gerbview : visualiseur de fichier Gerber

  • Pcbcalculator : outil d’aide à la conception pour calculer les valeurs des résistances, des largeurs de pistes, etc.



5. Cadence OrCAD PCB Designer

Née en 1988 de la fusion des sociétés SDA Systems et ECAD, Cadence Design Systems est aujourd’hui une firme leader sur le marché des logiciels de CAO en électronique. Basée à San Jose en Californie, elle est cotée en bourse sur l’indice NASDAQ et réalise un chiffre d’affaire d’environ 2 milliards de dollars. La société Cadence édite les logiciels Allegro PCB Designer et OrCAD.

Fonctionnalités et caractéristiques

  • Schématique, disposition et routage
  • Routage en temps réel interactif avec intégration des contraintes

  • Création et modification de forme automatique

  • Assistance automatique pour le BGA

  • Simulation PSpice et analyse
  • Amélioration de la performance et de la fiabilité tout en optimisant les coûts

  • Validation automatique du circuit

  • Simulation mécanique et électrique de circuits électroniques

  • Schématique OrCAD
  • Editeur de symboles

  • Recherche de composants électroniques intégrée

  • Contraintes de design intégrées



6. DesignSpark

DesignSparkDesignSpark est un logiciel de CAO électronique issu de la collaboration entre le distributeur de composants leader mondial RS Components et le développeur de logiciels Number One Systems. Une version française a été lancée en 2017 avec des contenus et des outils de support dans la langue de Molière pour les ingénieurs électroniciens français.

Fonctionnalités et caractéristiques

  • Saisie schématique

  • Routage et placement automatique des composants

  • Interface projet pour organiser les fichiers de conception

  • Visionneuse 3D

  • Génération de fichiers Gerber et fichiers de perçage Excellon



7. Protel

Certains utilisent encore Protel, l’ancienne version d’Altium Designer. Les raisons peuvent varier d’un utilisateur à l’autre et, comme nous l’avons vu plus haut, l’avis sur un logiciel peut être très subjectif :
  • Coût trop élevé pour la dernière version ?

  • Pas assez de nouveautés pour justifier la mise à jour ?

  • Pas assez intuitif et simple d’utilisation ?

  • Difficultés rencontrées par certains utilisateurs pour s’adapter à la nouvelle interface graphique ?



8. Cadstar

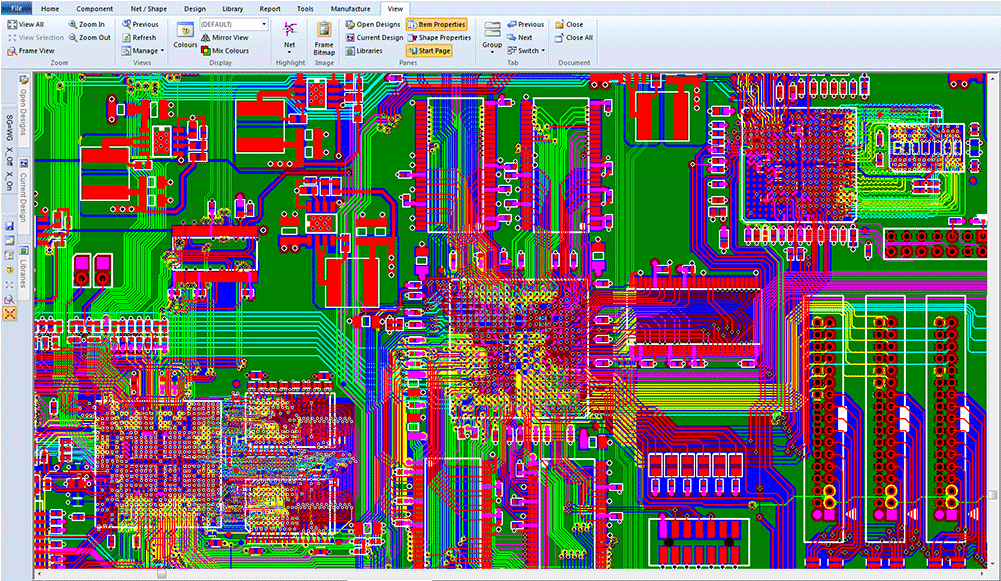

Cadstar PCBCadstar est un autre outil de conception pour PCB des plus simples aux plus complexes. Développé à l’origine par Rascal-Redac, ce logiciel a rejoint le portfolio de Zuken, une multinationale japonaise pionnière dans les logiciels de CAO électronique fondée en 1976 à Yokohama. Cadstar est un environnement complet de conception de cartes électroniques, du concept initial jusqu’à la réalisation du produit.

Fonctionnalités et caractéristiques

  • Topologie et routage de circuit imprimé

  • Capture schématique

  • Intégration mécanique pour la transmission de données via STEP ou ACIS

  • Analyse, mesure et vérification (fiabilité, intégrité du signal)

  • Gestion de bibliothèques

  • Revue de la conception pour les chefs de projet



9. Sprint-Layout

Sprint-Layout est un logiciel pour la conception de prototype électronique édité par Abacom. Grâce à une bonne ergonomie et des capacités dignes des logiciels professionnels, associées à un tarif très compétitif, Sprint-Layout est devenu incontournable pour nombre d’ingénieurs en électronique.

Fonctionnalités et caractéristiques

  • Routage automatique PCB sur deux faces

  • Large bibliothèque de composants traditionnels et CMS

  • Création de nouveaux composants

  • Génération de fichiers Gerber et Excellon

  • Anti-aliasing

  • Design-Rule-Check



10. PADS PCB

PADS est développé par la Société Mentor Graphics faisant partie du Groupe Siemens et qui propose des solutions de conception logicielles permettant de développer rapidement des produits électroniques. Des versions d'évaluation sont disponibles sur www.pads.com.

Fonctionnalités et caractéristiques

  • Saisie de schéma

  • Gestionnaire de contraintes électriques et physiques

  • Placement/Routage avec fonctions interactives, auto-assistées et automatiques pilotés par les contraintes définies

  • Gestion des technologies HDI, Flex-Rigid, RF, composants enterrés

  • Edition 2D et 3D

  • Collaboration ECAD/MCA

  • Générations des fichiers et des plans de fabrication

  • Vérification, validation et optimisation de l'implantation

  • Simulation mixte analogique/digitale

  • Vérification de règles électriques

  • Analyse d'intégrité du signal (SI), d'intégrité des plans d'alimentation (PI), de la fabricabilité (DFM), de testabilité (DFT)

  • Analyse DDRx et thermique
  • Bibliothèque de composants avec téléchargement
