Ottimizzazione delle reti di distribuzione dell'alimentazione nei PCB per un'elettronica efficiente dal punto di vista energetico

La miniaturizzazione elettronica ha portato a vantaggi significativi, tra cui una maggiore funzionalità, portabilità e capacità di elaborazione. Tuttavia, l'incessante sforzo di creare dispositivi più piccoli ed efficienti ha imposto una sfida sostanziale alla progettazione dei circuiti stampati (PCB).

Un elemento essenziale di questa sfida è l'ottimizzazione della rete di distribuzione dell'energia (PDN) per garantire una trasmissione efficace dell'alimentazione elettrica su tutto il circuito. Le perdite di energia all'interno della PDN comportano un degrado dell’efficienza, una riduzione delle prestazioni dei dispositivi e problemi nella gestione termica. Questo articolo esplora le strategie di ottimizzazione delle reti di distribuzione dell'alimentazione nei circuiti stampati (PCB), con l'obiettivo finale di ottenere un'elettronica efficiente dal punto di vista energetico.

Il ruolo della rete di distribuzione dell'alimentazione nei PCB

I dispositivi a semiconduttore necessitano di una potenza sufficiente per funzionare correttamente. Tuttavia, garantire una distribuzione ottimale dell’alimentazione può comportare sfide e ostacoli insidiosi per la progettazione.

Per mantenere livelli di tensione appropriati per i vari componenti del circuito, i regolatori di tensione o i convertitori devono essere posizionati strategicamente lungo questo percorso. Nei progetti a basso assorbimento, l'alimentazione può essere dotata di interruttori utilizzati per disattivare selettivamente aree specifiche del circuito, riducendo così la quantità di energia persa a causa delle perdite. Inoltre, i condensatori possono essere incorporati per immagazzinare una carica sufficiente a soddisfare la domanda immediata durante i periodi di richiesta di corrente elevata, per poi ricaricarsi durante i periodi di richiesta di corrente inferiore.

Il PDN consiste in un sistema di tracce, piani e componenti specificamente destinati a trasmettere l'alimentazione dalla sorgente primaria ai singoli componenti. Essa svolge una funzione cruciale nel sostenere la stabilità e l'affidabilità dei circuiti elettronici, fornendo tensioni costanti e regolate. In assenza di una rete di distribuzione dell'alimentazione correttamente costruita, le apparecchiature elettroniche possono incorrere in problemi operativi come comportamenti imprevedibili, distorsione dei segnali e persino guasti completi del sistema.

La creazione di una PDN efficiente e affidabile è fondamentale nella progettazione dei circuiti stampati. Essa comporta una pianificazione e un'ottimizzazione meticolose per garantire una corretta distribuzione dell'energia e un'interferenza minima. Concentrandosi sulla progettazione di PDN, gli ingegneri possono migliorare le prestazioni, la longevità e la qualità complessiva dei dispositivi elettronici.

Panoramica sulle componenti e funzionalità di una PDN

La PDN è un sottosistema critico all'interno di una scheda a circuito stampato (PCB). Facilita l'erogazione efficiente dell'energia elettrica, attenuando al contempo i disturbi indesiderati. Ecco una panoramica dei componenti chiave della PDN e delle loro rispettive funzioni:

• Sorgenti di potenza: Rappresentano il punto iniziale di iniezione di energia nella PDN. Possono comprendere varie configurazioni, tra cui convertitori DC-DC integrati, alimentatori esterni o batterie.
• Tracce: Funzionando come percorsi conduttivi, le tracce instradano l'alimentazione dalla sorgente ai singoli componenti del circuito stampato. La loro progettazione privilegia la minimizzazione dell'impedenza e delle cadute di tensione per garantire un'erogazione efficiente dell'energia.
• Piani: I piani del PCB sono aree di rame estese che servono come percorsi a bassa impedenza per la distribuzione dell'alimentazione. Rappresentano un piano di riferimento stabile per la messa a terra e promuovono una distribuzione uniforme dell'alimentazione su tutta la scheda.
• Condensatori di disaccoppiamento: Posizionati strategicamente in tutta la PDN, i condensatori di disaccoppiamento fungono da serbatoi di energia locali e da assorbitori di disturbi ad alta frequenza. La loro presenza stabilizza i livelli di tensione attenuando le fluttuazioni di tensione derivanti da richieste improvvise di corrente.
• Regolatori di tensione: Questi circuiti integrati (IC) svolgono un ruolo cruciale nella regolazione e nel controllo dei livelli di tensione erogati ai componenti sensibili. Mantengono la stabilità della tensione anche in presenza di tensioni di ingresso fluttuanti o di condizioni di carico variabili.

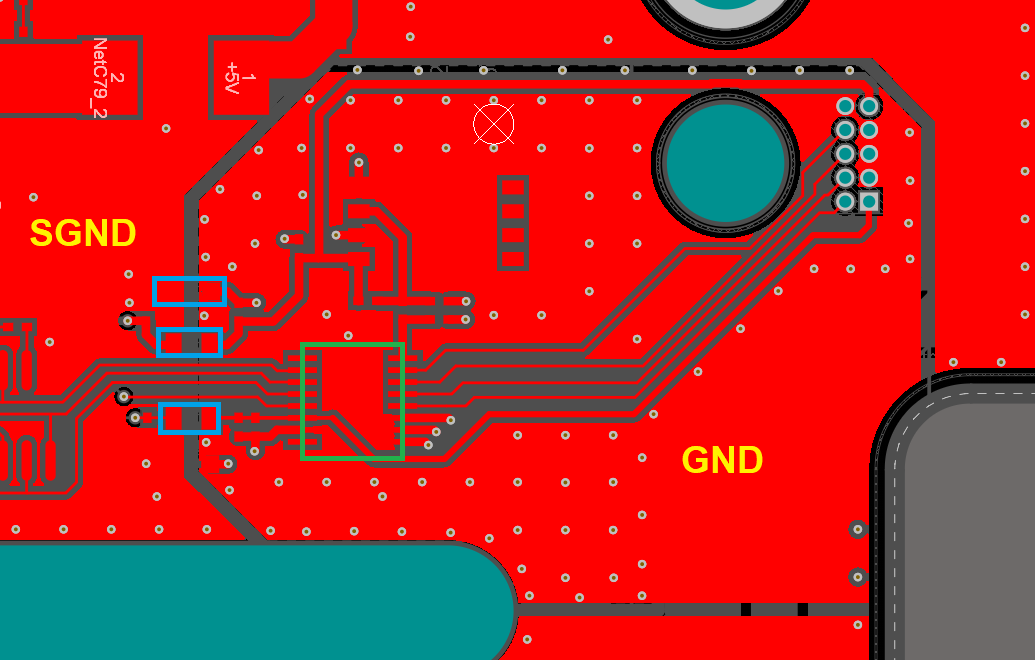

Figura 1: Piano di massa di un PCB

Effetti sul PCB di una PDN inadeguata

La rete di alimentazione PDN è un sottosistema fondamentale per garantire l'erogazione stabile di energia elettrica su tutto il circuito stampato, consentendo così il corretto funzionamento di tutti i componenti elettronici. La PDN facilita la distribuzione dell'alimentazione dalla sorgente primaria, garantendo una tensione di alimentazione costante a ciascun componente. Gli elementi chiave che costituiscono la PDN includono percorsi conduttivi (tracce), connessioni interstrato (via), piani di rame estesi e condensatori di disaccoppiamento posizionati strategicamente.

Questi condensatori sono posizionati meticolosamente per ridurre al minimo l'impedenza all'interno della rete, fornendo così un'alimentazione pulita e stabile ai componenti sensibili.

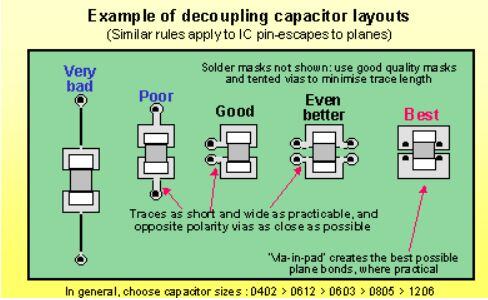

Figura 2: Condensatori di disaccoppiamento (Fonte: Linkedin)

Le conseguenze di una distribuzione di potenza inadeguata all'interno di un PCB sono di vasta portata e possono avere un impatto significativo sulle prestazioni del circuito, sull'affidabilità e sulla funzionalità complessiva. In assenza di una robusta PDN, i componenti elettronici diventano suscettibili di una moltitudine di problemi, tra cui:

• Cadute di tensione: Un'erogazione di potenza insufficiente può provocare cadute di tensione transitorie durante i periodi di elevata richiesta di corrente. Questi cali di tensione possono causare malfunzionamenti nei componenti o addirittura la corruzione dei dati.
• Interferenze di rumore: Una PDN mal progettata può introdurre disturbi elettrici indesiderati nell'alimentazione. Questo rumore può manifestarsi come fluttuazioni dei livelli di tensione, interrompendo la funzionalità dei componenti sensibili. Inoltre, il rumore può propagarsi in tutto il circuito, mettendo a rischio l'integrità del segnale e compromettendo le prestazioni complessive.
• Problemi di integrità del segnale: Un'erogazione di potenza instabile può tradursi in problemi di integrità del segnale, come ringing, overshooting e undershooting. Questi fenomeni possono ridurre notevolmente l'accuratezza e l'affidabilità della trasmissione dei dati all'interno del circuito.

Figura 3: Esempio di ringing di un segnale (Fonte: TI)

Linee guida per migliorare la distribuzione dell'energia

Riduzione al minimo dell'impedenza

Un principio essenziale nella progettazione di una PDN è quello di ridurre al minimo l'impedenza tra la sorgente di alimentazione e i componenti attivi sul PCB. Un'impedenza elevata comporta una diminuzione della tensione che si ripercuote sui dispositivi, impedendo loro di ricevere la tensione necessaria per un funzionamento ottimale. Il verificarsi di questa caduta di tensione può causare guasti, riduzione dei margini di prestazione e maggiore vulnerabilità ai disturbi.

Per ottenere una bassa impedenza è necessario applicare una serie di tecniche. In primo luogo, l'impiego di tracce di ampia larghezza con materiali a bassa resistività come il rame consente di aumentare il flusso di corrente con una resistenza ridotta. Inoltre, l'inclusione di molti piani di potenza nella progettazione del PCB porta alla formazione di percorsi con impedenza ridotta.

Questi piani fungono da aree di accumulo integrate per la carica elettrica, minimizzando di fatto le fluttuazioni di tensione che i componenti subiscono. Il numero e la configurazione ottimale dei piani di alimentazione (senza interruzioni, con divisioni o segmentati) possono essere determinati considerando le esigenze specifiche di alimentazione del sistema.

Attenuazione degli effetti parassiti

La minimizzazione delle induttanze e delle resistenze parassite è un altro aspetto importante del miglioramento delle PDN. Questi fattori, che sono il risultato non intenzionale della definizione del layout della scheda, provocano cali di tensione e ritardi di segnale indesiderati. Livelli elevati di induttanza possono provocare aumenti improvvisi di tensione e oscillazioni durante le variazioni di corrente, con conseguenti danni al dispositivo o un funzionamento imprevedibile. Analogamente, un livello elevato di resistenza comporta la dissipazione di energia sotto forma di calore.

Per ridurre l'induttanza è fondamentale adottare soluzioni prudenti per il routing delle tracce. Metodi come la riduzione dell'area dei loop formati dai percorsi della corrente elettrica, l'utilizzo di schemi ad avvolgimento o a zig-zag per aumentare la lunghezza del percorso senza sacrificare lo spazio e la collocazione di condensatori di disaccoppiamento in prossimità dei pin di alimentazione dei componenti sensibili svolgono un ruolo significativo nella riduzione degli effetti induttivi all'interno della rete di distribuzione dell'alimentazione. Allo stesso modo, l'impiego di materiali a bassa resistenza per le tracce e i via, insieme alla garanzia di connessioni ottimali dei via con placcature di alta qualità, contribuisce a ridurre le perdite resistive.

Aggiunta di condensatori di disaccoppiamento

I condensatori di disaccoppiamento sono essenziali per ridurre l'ondulazione della tensione e il rumore nella rete di distribuzione dell'energia. Questi condensatori sono posizionati strategicamente per fungere da serbatoi di carica, deviando efficacemente le fluttuazioni ad alta frequenza e mantenendo un'alimentazione di tensione costante ai componenti adiacenti. L'efficacia dei condensatori di disaccoppiamento è fortemente influenzata dalla loro selezione accurata e dal loro posizionamento strategico.

Per ottenere prestazioni ottimali, i condensatori di disaccoppiamento devono avere una bassa resistenza equivalente in serie (ESR) e un valore di capacità elevato per ridurre efficacemente il rumore in un'ampia gamma di frequenze. Posizionando questi condensatori in prossimità dei pin di alimentazione dei dispositivi a cui sono collegati, si riduce al minimo l'area del loop induttivo e si massimizza la capacità di filtrare i disturbi indesiderati. L'utilizzo di numerosi condensatori di disaccoppiamento con capacità variabili in parallelo è una tecnologia avanzata che può migliorare significativamente le capacità di filtraggio del rumore della rete di distribuzione dell'alimentazione.

Strumenti di progettazione

La ricerca di una progettazione ottimale delle reti di distribuzione dell'energia va oltre le metodologie di layout convenzionali. I programmi di simulazione dell'integrità di potenza sono diventati una risorsa indispensabile per gli ingegneri. Questi strumenti consentono di modellare le caratteristiche elettriche della Power Delivery Network (PDN), come l'impedenza delle tracce, gli effetti parassiti e le interazioni con i piani di alimentazione.

Gli ingegneri possono utilizzare le simulazioni per analizzare diverse situazioni di progettazione e individuare eventuali colli di bottiglia. Possono anche ottimizzare la larghezza delle tracce, la disposizione dei piani e il posizionamento dei condensatori di disaccoppiamento prima di realizzare il sistema. Adottando un approccio proattivo, si riduce al minimo il rischio di errori di progettazione e si garantisce che la rete di distribuzione dell'alimentazione soddisfi le esigenze di alimentazione del dispositivo elettronico.

In futuro, tecnologie avanzate come i moduli di alimentazione integrati (IPDM) avranno il potenziale per migliorare notevolmente le prestazioni delle reti di alimentazione. Gli IPDM integrano i circuiti dei convertitori di potenza con il circuito stampato, riducendo gli effetti negativi causati da componenti separati e migliorando l'efficienza dell'alimentazione. Inoltre, sono in corso ricerche su nuovi materiali che possiedono una resistività ancora più bassa e proprietà termiche migliorate, il che fa avanzare ulteriormente i limiti della progettazione delle PDN.

Conclusione

L'ottimizzazione delle reti di distribuzione dell'alimentazione sui circuiti stampati è un processo che richiede una valutazione meticolosa di più elementi. Gli ingegneri possono garantire un'efficace distribuzione dell'alimentazione su tutto il PCB limitando l'impedenza, eliminando gli elementi parassiti, distribuendo in modo intelligente i condensatori di disaccoppiamento e sfruttando tecniche di progettazione avanzate.

Ciò si traduce in prestazioni del dispositivo più elevate, riduzione del consumo energetico e miglioramento della gestione termica. Con il progredire dei dispositivi elettronici che richiedono sempre più energia, l'ottimizzazione delle reti di distribuzione dell'alimentazione continuerà a essere fondamentale per creare dispositivi elettronici affidabili ed efficienti dal punto di vista energetico.

In definitiva, l'ottimizzazione delle reti di distribuzione dell'alimentazione sui circuiti stampati è un elemento cruciale nella progettazione di dispositivi elettronici ad alta efficienza energetica. Gli ingegneri possono ottenere un'erogazione efficiente dell'energia in tutto il PCB, con conseguente miglioramento delle prestazioni del dispositivo, riduzione del consumo energetico e miglioramento della gestione termica, minimizzando l'impedenza, riducendo gli elementi parassiti, utilizzando strategicamente i condensatori di disaccoppiamento e impiegando tecniche di progettazione avanzate.

Poiché i dispositivi elettronici continuano a diminuire di dimensioni e a includere caratteristiche sempre più complesse, l'ottimizzazione delle PDN continuerà a essere un'area di concentrazione cruciale per ottenere dispositivi elettronici efficienti dal punto di vista energetico e affidabili.
