Progettazione di PCB per dispositivi IoT: Sfide e soluzioni per schede compatte ed efficienti

Poiché l'Internet delle cose (IoT) continua a rivoluzionare settori come quello dei beni di consumo, della sanità e dell'agricoltura, la progettazione di circuiti stampati (PCB) per i dispositivi IoT è diventata un compito critico. Questi dispositivi spesso richiedono PCB compatti, efficienti dal punto di vista energetico e ad alte prestazioni per implementare funzionalità avanzate e soddisfare le esigenze ambientali.

Tuttavia, il raggiungimento di questi obiettivi è un'impresa ardua a causa di vincoli come lo spazio limitato, i requisiti rigidi di alimentazione, le esigenze di comunicazione wireless e i rigorosi standard di durata. Questo articolo esamina le sfide della progettazione di PCB per i dispositivi IoT e propone soluzioni efficaci.

Sfide nella progettazione di PCB IoT

Di seguito è riportato un elenco delle principali sfide che gli ingegneri incontrano nella progettazione di PCB per applicazioni IoT.

1. Miniaturizzazione e vincoli di spazio

I dispositivi IoT sono tipicamente compatti, con dimensioni spesso dettate dal fattore di forma degli indossabili, dei sensori intelligenti o di altri sistemi embedded. Questa miniaturizzazione (Figura 1) crea uno spazio limitato per i componenti, le tracce e le interconnessioni sul PCB. I progettisti devono trovare un equilibrio tra funzionalità e dimensioni senza compromettere le prestazioni o l'affidabilità.

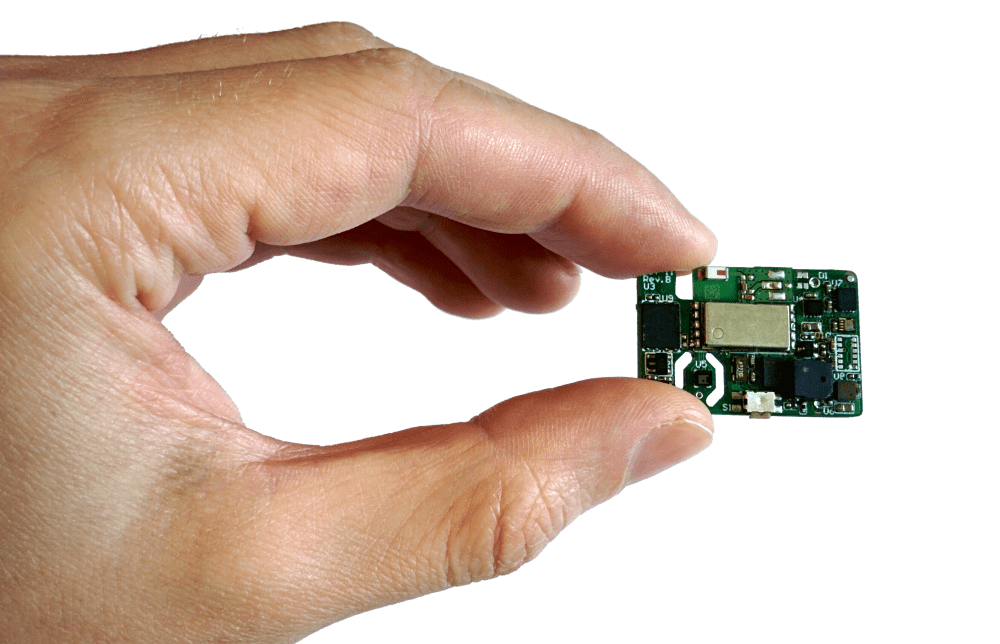

Figura 1: Un PCB compatto per applicazioni IoT (Fonte: RS)

2. Efficienza energetica

I dispositivi IoT sono spesso alimentati a batteria e devono funzionare per lunghi periodi senza doverli ricaricare o sostituire frequentemente. Una gestione efficiente dell'alimentazione diventa cruciale, poiché una progettazione inadeguata del PCB può portare a perdite di energia e a una riduzione della durata della batteria. Componenti come i regolatori di tensione, i regolatori di tensione low-dropout (LDO) e i circuiti integrati di gestione dell'alimentazione (PMIC) devono essere selezionati e integrati con cura.

3. Connettività wireless

La maggior parte dei dispositivi IoT si basa su tecnologie di comunicazione wireless come Wi-Fi, Bluetooth, Zigbee o LoRa. Queste tecnologie richiedono antenne ben progettate, un'adeguata corrispondenza dell'impedenza e un'interferenza minima del segnale. I progettisti di PCB si trovano ad affrontare la sfida di garantire una forte integrità del segnale, inserendo al contempo antenne e componenti RF in un layout compatto.

4. Gestione termica

Il design compatto dei dispositivi IoT può portare a una concentrazione di calore, soprattutto nelle applicazioni ad alte prestazioni come l'edge AI o lo streaming video. Una gestione termica inadeguata può compromettere l'affidabilità dei dispositivi e ridurre la durata di vita dei componenti.

5. Integrità del segnale e interferenze elettromagnetiche (EMI)

I dispositivi IoT operano spesso in ambienti caratterizzati da un notevole rumore elettromagnetico. Garantire l'integrità del segnale e ridurre le EMI è fondamentale per mantenere prestazioni affidabili. Ciò diventa particolarmente impegnativo man mano che i PCB diventano più compatti, aumentando il rischio di diafonia e di degradazione del segnale.

6. Durata e considerazioni ambientali

I dispositivi IoT possono essere utilizzati in ambienti difficili, esposti a fattori quali umidità, polvere e temperature estreme. I PCB devono soddisfare rigorosi standard di durata, tra cui il rivestimento conformale e materiali robusti.

Soluzioni per la progettazione di PCB IoT compatti ed efficienti

PCB multistrato

Per risolvere i problemi di spazio nei dispositivi IoT, i progettisti utilizzano spesso PCB multistrato. L'aggiunta di più strati consente di separare le tracce di alimentazione e di segnale, di integrare piani di massa per la schermatura delle interferenze elettromagnetiche (EMI) e di ospitare più componenti in uno spazio compatto.

Questo approccio consente di realizzare progetti ad alta densità senza compromettere le prestazioni. Inoltre, gli stackup avanzati dei PCB (Figura 2) consentono una migliore gestione termica e una maggiore integrità del segnale, isolando le tracce sensibili dai percorsi di alimentazione o ad alta frequenza. I moderni progetti multistrato facilitano anche l'integrazione di circuiti a segnale misto e RF sulla stessa scheda, garantendo un funzionamento più efficiente e senza interruzioni dei sistemi IoT.

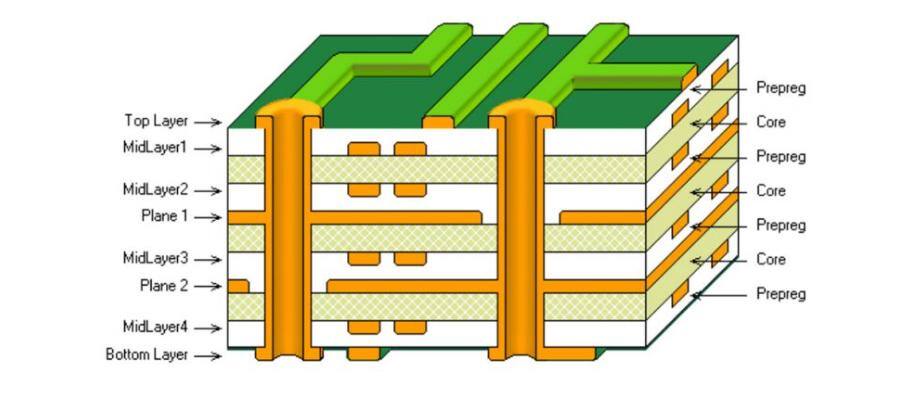

Figura 2: Stackup di un PCB multistrato (Fonte: elecrow)

Gestione avanzata dell'alimentazione

Poiché molti dispositivi funzionano a batteria, l'efficienza energetica è un aspetto critico nella progettazione di PCB IoT. I progettisti possono migliorare significativamente il consumo energetico incorporando componenti a bassissimo assorbimento e ottimizzando le reti di distribuzione dell'energia (PDN). Tecniche come il dynamic voltage scaling (DVS) consentono di variare la tensione erogata ai componenti in base alle richieste del carico di lavoro, riducendo l'assorbimento di energia durante le basse attività.

Anche i circuiti di sleep mode e il power gating aiutano a risparmiare energia durante i periodi di inattività. Inoltre, la scelta di circuiti integrati di gestione dell'alimentazione (PMIC) con funzioni quali la regolazione della tensione, il sequenziamento dell'alimentazione e il monitoraggio dell'energia non solo semplifica il progetto, ma consente anche di risparmiare spazio prezioso sulla scheda e di ridurre il numero di componenti. Queste strategie contribuiscono a prolungare la durata della batteria e a ridurre la necessità di ricariche frequenti o di fonti di alimentazione di maggiore potenza.

Posizionamento ottimizzato dell'antenna e progettazione RF

La comunicazione wireless è il cuore dei dispositivi IoT e la progettazione e il posizionamento dell'antenna sono essenziali per garantire prestazioni affidabili. I progettisti devono pianificare attentamente l'orientamento e il posizionamento dell'antenna per evitare interferenze e garantire una potenza del segnale ottimale. Tecniche come le guide d'onda complanari, le reti di adattamento dell'impedenza e le schermature RF dedicate aiutano a migliorare la qualità del segnale e a ridurre al minimo le perdite.

Anche una messa a terra e un disaccoppiamento adeguati sono essenziali per evitare il rumore e la degradazione del segnale. Gli strumenti di simulazione sono preziosi in questa fase, in quanto consentono ai progettisti di modellare le prestazioni dell'antenna e di prevedere potenziali problemi di interferenza o disallineamento prima della creazione dei prototipi fisici. Simulazioni RF accurate, comprese quelle relative alla riflessione del segnale e ai modelli di radiazione dell'antenna, aiutano a ottimizzare il progetto finale per una migliore connettività e portata.

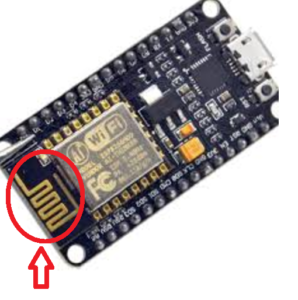

Figura 3: Una scheda embedded compatta dotata di un'antenna integrata nel PCB (Fonte: Techplayon)

Gestione termica efficiente

Poiché i dispositivi IoT diventano sempre più piccoli e potenti, la gestione della dissipazione del calore è sempre più importante. L'accumulo di calore può influire sia sulle prestazioni che sulla durata dei componenti. I progettisti utilizzano tecniche di dissipazione del calore come vias termici, dissipatori di calore ed aree piene di rame per gestire efficacemente la temperatura.

I vias termici, ad esempio, consentono di trasferire il calore tra gli strati per dissipare il calore dalle aree sensibili. I dissipatori di calore e le aree di rame distribuiscono il calore su una superficie più ampia, favorendo una distribuzione uniforme del calore. Inoltre, l'integrazione di componenti a basso consumo riduce la generazione complessiva di calore. Il software di simulazione termica consente ai progettisti di prevedere i punti caldi e di ottimizzare il layout per una dissipazione uniforme del calore. Ciò garantisce che i componenti sensibili alla temperatura, come i microcontrollori o i ricetrasmettitori RF, rimangano all'interno di intervalli operativi sicuri.

Messa a terra e schermatura

Le corrette pratiche di messa a terra e schermatura sono fondamentali per ridurre le EMI e garantire l'integrità del segnale nei dispositivi IoT compatti. I piani di terra sui PCB multistrato svolgono un ruolo fondamentale nella stabilizzazione dei segnali e nella prevenzione dei loop di terra, che possono causare disturbi e degrado delle prestazioni.

Un'efficace schermatura EMI, sotto forma di involucri metallici o di strati di schermatura dedicati, protegge i componenti sensibili dalle interferenze esterne e riduce al minimo le radiazioni provenienti da fonti interne. Nei circuiti ad alta velocità o a radiofrequenza, le tecniche di segnalazione differenziale possono contribuire a ridurre la suscettibilità al rumore, garantendo una trasmissione dei dati pulita. Garantire che il sistema di messa a terra sia robusto e coerente in tutto il progetto aiuta a mantenere la conformità funzionale ed elettromagnetica.

Selezione dei materiali

La scelta dei materiali è fondamentale nella progettazione dei PCB IoT per garantire durata, affidabilità e prestazioni ottimali in ambienti diversi. L'utilizzo di materiali durevoli e di alta qualità garantisce che il PCB possa resistere alle sollecitazioni meccaniche, alle fluttuazioni di temperatura e all'esposizione a elementi come l'umidità e la polvere. I PCB flessibili, realizzati con materiali come la poliimmide, sono spesso utilizzati nei dispositivi indossabili o che devono adattarsi a superfici non piane.

Queste schede flessibili riducono l'ingombro pur fornendo funzionalità ad alta densità. I rivestimenti conformi, spesso applicati alla superficie del PCB, offrono un'ulteriore protezione contro i contaminanti ambientali e la corrosione, aumentando la longevità del dispositivo. Inoltre, la scelta di materiali con bassa tangente di perdita ed elevata conduttività termica può ottimizzare l'integrità del segnale e la gestione del calore.

Strumenti di automazione e simulazione della progettazione

I moderni strumenti di progettazione di PCB sono indispensabili per i progetti IoT compatti e offrono funzionalità avanzate che consentono una progettazione efficiente e una prototipazione rapida. Strumenti come Altium Designer, KiCad o Cadence Allegro offrono ai progettisti soluzioni complete che supportano la simulazione, il controllo delle regole e la visualizzazione 3D. Queste funzionalità aiutano a identificare potenziali problemi nelle prime fasi del processo di progettazione, come ad esempio problemi di integrità del segnale, colli di bottiglia nella distribuzione dell'alimentazione o hotspot termici.

Le simulazioni dell'integrità del segnale e dell'alimentazione sono particolarmente importanti per le schede IoT complesse, in cui interagiscono più segnali ad alta velocità e binari di alimentazione. Con gli strumenti di simulazione integrati, i progettisti possono eseguire test come l'analisi della riflessione nel dominio del tempo (TDR), l'analisi del cross-talk e l'analisi della caduta di tensione, assicurando che il progetto finale sia altamente performante e affidabile. Inoltre, le funzioni di controllo automatico delle regole di aiutano a garantire che il progetto sia conforme agli standard industriali, riducendo gli errori e la necessità di costose rielaborazioni.

Linee guida per la progettazione di PCB IoT

Posizionamento dei componenti - Disporre i componenti in modo logico per ridurre al minimo la lunghezza delle tracce ed evitare l'incrocio dei segnali. Collocare i componenti ad alta velocità e i moduli RF lontano dai circuiti di alimentazione rumorosi.

Creazione delle tracce - Utilizzare tracce larghe per le linee di alimentazione per ridurre la resistenza e mantenere la qualità del segnale. Evitare curve strette nelle tracce per ridurre al minimo la riflessione del segnale.

Layer stackup - Dedicate strati separati per l'alimentazione, la massa e i segnali nei PCB multistrato. Uno stackup ben pianificato migliora le prestazioni EMI e semplifica il routing.

Test e convalida - Testare rigorosamente i PCB per verificare l'integrità del segnale, le prestazioni termiche e la conformità EMI. La prototipazione e i cicli di progettazione iterativi garantiscono un prodotto finale affidabile.

Tendenze future nella progettazione di PCB IoT

L'evoluzione della tecnologia IoT continua a influenzare la progettazione dei PCB. I PCB flessibili ed estensibili stanno guadagnando terreno, consentendo applicazioni innovative nel settore sanitario e degli indossabili. I progressi nella tecnologia dei semiconduttori, come le soluzioni system-on-chip (SoC) e system-in-package (SiP), integrano ulteriormente le funzionalità in progetti compatti. Inoltre, l'adozione dell'intelligenza artificiale (AI) nell'automazione della progettazione dovrebbe semplificare il processo di creazione di PCB IoT efficienti.

Conclusione

La progettazione di PCB per dispositivi IoT richiede un delicato equilibrio tra miniaturizzazione, efficienza energetica, comunicazione wireless e durata. Sfruttando tecniche moderne come i progetti multistrato, la gestione avanzata dell'alimentazione e i materiali robusti, gli ingegneri possono creare schede compatte ed efficienti che soddisfano le esigenze delle applicazioni IoT. Con il progredire della tecnologia, nuovi strumenti e materiali continueranno a migliorare le capacità dei dispositivi IoT, promuovendo l'innovazione in tutti i settori.

11.02.2025
