Suggerimenti per la Pannellizzazione: Massimizzare la Resa e l'Efficienza dei PCB

Nel mondo in continua evoluzione della produzione elettronica, la ricerca di processi produttivi ottimizzati è diventata essenziale per rimanere competitivi e garantire l'efficienza dei costi. Tra le molte strategie disponibili, la pannellizzazione dei PCB si distingue come una tecnica fondamentale, in grado di offrire vantaggi sostanziali sia in termini di efficienza produttiva che di riduzione dei costi. Questo articolo esplora le strategie e le considerazioni chiave per massimizzare la resa e l'efficienza dei PCB attraverso una pannellizzazione efficace.

Comprendere la pannellizzazione dei PCB

La pannellizzazione dei circuiti stampati si riferisce alla pratica di raggruppare più schede di circuiti stampati su un unico pannello più grande per la produzione e l'assemblaggio simultanei (Figura 1). Questo approccio snellisce la produzione riducendo il numero di impostazioni delle macchine, minimizzando i tempi di movimentazione e ottimizzando l'uso dei materiali. Invece di lavorare singolarmente ogni circuito stampato di piccole dimensioni o di forma irregolare - cosa che sarebbe inefficiente e soggetta a errori - la pannellizzazione consente ai produttori di trattare più schede come un'unica unità durante la produzione e l'assemblaggio.

In genere, i produttori lavorano con pannelli di dimensioni standard, come 18 x 24 pollici o 20 x 26 pollici, a seconda delle capacità delle apparecchiature. La scelta delle dimensioni dei pannelli influenza direttamente il numero di pannelli che possono essere alloggiati, che a sua volta influisce sulla resa, sullo spreco di materiale e sul costo complessivo. Altrettanto importante è il metodo di separazione dei singoli pannelli dopo la produzione. Due tecniche comuni, il V-scoring e il tab-routing, giocano un ruolo fondamentale nel determinare il rendimento della strategia di pannellizzazione.

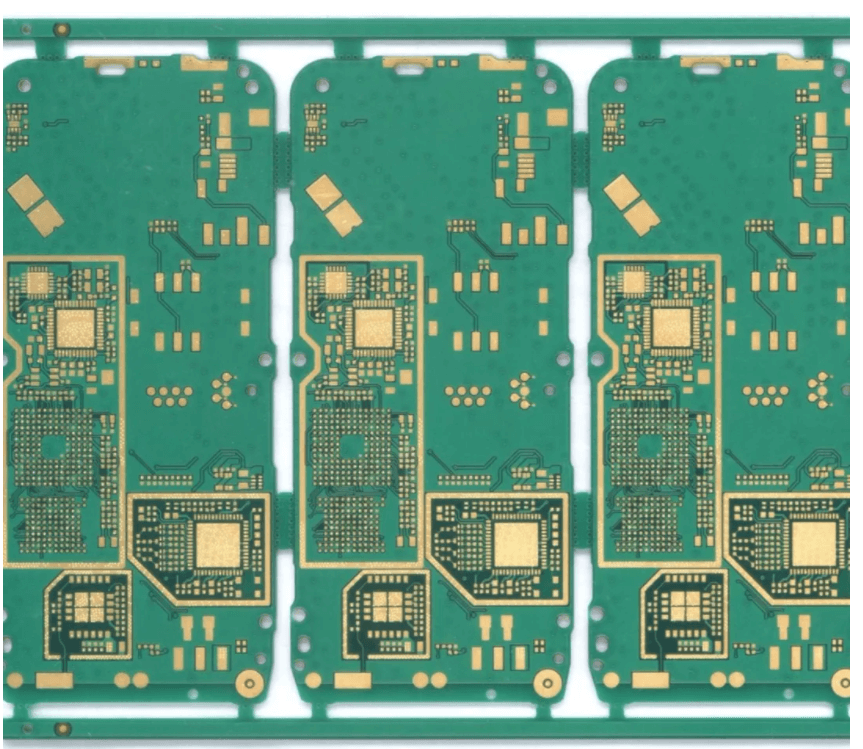

Figura 1: Con la panellizzazione, più PCB sono raggruppati su un singolo pannello (Sorgente: UETPCB)

Perché la pannellizzazione è necessaria?

L'esigenza della pannellizzazione deriva principalmente dalle dimensioni ridotte e dalle forme irregolari di molti PCB, che possono rendere difficile e inefficiente la gestione individuale durante la produzione. Raggruppando le schede in un pannello, i produttori migliorano la produttività delle macchine, riducono gli errori di manipolazione e accelerano i processi di assemblaggio. I pannelli possono essere costituiti da array di schede identiche, spesso chiamati "multipli", oppure possono includere un mix di progetti diversi, talvolta chiamati "multi-design" o "pannelli misti". La scelta tra questi approcci dipende in larga misura dal volume di produzione, dai requisiti di assemblaggio e da considerazioni di costo.

Scegliere il giusto metodo di pannellizzazione

La scelta del metodo di pannellizzazione appropriato è fondamentale per garantire una produzione regolare e ottenere una resa ottimale. La scansione a V (V-scoring), una tecnica economicamente vantaggiosa, prevede il taglio di scanalature poco profonde a forma di V lungo i bordi di ogni scheda, consentendo di separarle facilmente dopo l'assemblaggio (Figura 2). Questo metodo è ideale per i PCB rettangolari o quadrati con bordi dritti e offre il vantaggio di una pannellatura ad alta densità e uno spreco minimo di materiale. Tuttavia, richiede uno spessore costante della scheda e un'attenta collocazione dei componenti vicino ai bordi per evitare danni durante la separazione.

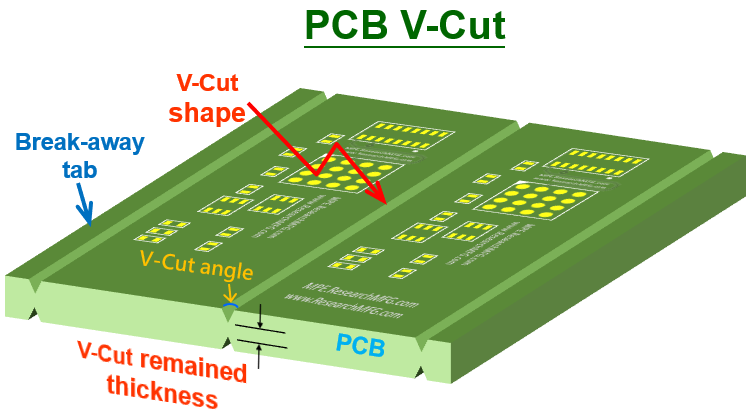

Figura 2: PCB con incisioni a V (V-cut) (Sorgente: MPE)

L'instradamento a linguette (tab-routing), invece, utilizza piccole linguette a strappo, spesso perforate con "morsi di topo", per trattenere le singole schede all'interno del pannello. Questa tecnica offre una migliore stabilità meccanica durante l'assemblaggio, rendendola adatta a schede di forma irregolare o a progetti con componenti che pendono dai bordi. Se da un lato l'instradamento a linguetta introduce ulteriori fasi di lavorazione e può aumentare i costi di produzione, dall'altro offre una maggiore flessibilità di progettazione e può adattarsi a una gamma più ampia di forme e configurazioni di schede. In definitiva, i progettisti devono collaborare strettamente con i produttori per determinare il metodo più appropriato, bilanciando fattori quali la geometria della scheda, il posizionamento dei componenti e il volume di produzione.

Ottimizzazione del layout del PCB per la pannellizzazione

Un layout di PCB ben ottimizzato è fondamentale per il successo della pannellizzazione. Le dimensioni e la forma di ciascun progetto giocano un ruolo fondamentale nel determinare l'efficienza con cui lo spazio può essere utilizzato all'interno del pannello. Layout compatti e ben strutturati consentono ai produttori di inserire più schede per pannello, riducendo così gli scarti e migliorando la resa. Uno spazio eccessivo tra i componenti o una forma insolita possono aumentare l'utilizzo di materiale e i costi di produzione.

Anche il posizionamento dei componenti merita un'attenzione particolare. Un'adeguata distanza tra i componenti e i bordi del pannello è fondamentale per evitare sollecitazioni meccaniche e potenziali danni durante il depaneling. Il minimo raccomandato è di solito 0,050 pollici per i componenti e 0,020 pollici per le tracce di rame vicino ai bordi. Inoltre, la disposizione accurata dei punti fiduciali e dei fori per gli utensili migliora la precisione dell'assemblaggio automatico e riduce il rischio di difetti. I punti fiduciali servono come punti di riferimento per le macchine pick-and-place, mentre i fori per gli utensili assicurano un allineamento preciso durante i processi di foratura e saldatura.

Inoltre, la rotazione dei progetti di PCB all'interno del pannello può talvolta liberare spazio aggiuntivo, aumentando il numero di schede per pannello e incrementando la resa. I progettisti dovrebbero esplorare varie configurazioni di layout per massimizzare l'efficienza, tenendo sempre presente gli effetti sulle proprietà elettriche e sulla direzione della grana del laminato.

Dimensioni del pannello, standardizzazione e considerazioni sul routing

La maggior parte dei produttori di PCB si affida a dimensioni standard dei pannelli, che vengono accuratamente adattate alle loro apparecchiature di produzione e assemblaggio. Allontanarsi da queste dimensioni standard può comportare un aumento dei costi o ritardi nella produzione. Una pannellatura efficiente è un equilibrio tra la riduzione al minimo dello spazio inutilizzato e la possibilità di lasciare uno spazio sufficiente per il routing, i fori per gli utensili e i segni di riferimento.

Il metodo di separazione delle schede, o depanelizzazione, gioca un ruolo fondamentale nel successo complessivo della produzione. L'incisione a V è più adatta a progetti semplici e rettangolari e offre una soluzione rapida ed economica, mentre l'incisione a linguetta consente di realizzare forme più complesse ma richiede una lavorazione supplementare. Alcuni progetti prevedono anche l'utilizzo di punture di mouse perforate lungo i bordi, che consentono una separazione netta ma che talvolta richiedono un lavoro di finitura aggiuntivo.

Il posizionamento delle linguette di distacco è un altro fattore critico. Un numero insufficiente di linguette può causare instabilità durante l'assemblaggio, mentre un eccesso può aumentare le sollecitazioni durante la separazione, con il rischio di danneggiare i componenti. Le migliori pratiche includono il posizionamento delle linguette lungo i bordi non critici e l'uso di linguette curve o arrotondate per ridurre le concentrazioni di stress. Alcuni produttori consigliano inoltre di aggiungere piccoli rilievi in rame vicino alle linguette per ridurre al minimo le sollecitazioni meccaniche.

Equilibratura del rame, prevenzione delle deformazioni e necessità di assemblaggio

Il mantenimento di una distribuzione uniforme del rame sul pannello è essenziale per evitare deformazioni durante i processi termici come la saldatura a riflusso. Il rame non uniforme può causare la torsione o l'inarcamento del pannello, mettendo potenzialmente a rischio la qualità dell'assemblaggio. Per risolvere questo problema, i progettisti dovrebbero puntare a versare il rame in modo simmetrico ed evitare ampie aree vuote. Se necessario, l'aggiunta di schemi di rame fittizi o di rubinetti può aiutare a bilanciare l'incisione e la dinamica termica.

Le considerazioni sull'assemblaggio e sul collaudo non devono mai essere trascurate. Ad esempio, i test in-circuit o i test con sonda volante richiedono che i punti di test rimangano accessibili anche dopo il depaneling. Analogamente, le linee di assemblaggio automatizzate possono richiedere supporti speciali per i pannelli o fori per utensili aggiuntivi, soprattutto quando si lavora con pannelli grandi o pesanti.

Riduzione degli scarti di materiale e dei costi di produzione

Ridurre al minimo gli scarti di materiale è fondamentale per una produzione di PCB economicamente vantaggiosa. La standardizzazione delle dimensioni delle schede e l'ottimizzazione del numero di schede per pannello contribuiscono a ridurre gli scarti e le spese di produzione. Inoltre, la scelta di un metodo di separazione che richiede uno sforzo manuale minimo migliora l'efficienza complessiva. I produttori devono anche tenere conto dello spessore e del peso dei pannelli per garantire la compatibilità con i forni di rifusione e i macchinari pick-and-place. Una conoscenza approfondita dei limiti delle apparecchiature può aiutare a evitare i colli di bottiglia e a massimizzare la produzione.

Sfide comuni nella pannellizzazione dei PCB

Nonostante i suoi numerosi vantaggi, la pannellizzazione dei PCB comporta delle sfide che richiedono una gestione proattiva. Le sollecitazioni meccaniche durante la separazione, ad esempio, possono causare la rottura delle schede o il danneggiamento dei componenti se non viene mantenuto uno spazio sufficiente o se si utilizza una tecnica di separazione sbagliata. Una distanza insufficiente tra le schede può anche causare il distacco della maschera di saldatura o esporre le tracce di rame, aumentando il rischio di guasti elettrici. Altri problemi, come i problemi di gestione termica, i vuoti di placcatura e la deformazione dei pannelli, evidenziano l'importanza della selezione dei materiali, della progettazione dei rilievi termici e della manipolazione accurata durante il processo di produzione.

Tecniche avanzate di pannellatura

Le strategie avanzate di pannellizzazione offrono opportunità per una maggiore efficienza. Per la prototipazione o i bassi volumi, i pannelli multi-design che combinano diversi progetti di PCB possono ridurre i costi e migliorare l'utilizzo dei materiali. Nella produzione di grandi volumi, la ripetizione dello stesso design su tutto il pannello - una tecnica nota come step-and-repeat - aumenta la produttività e riduce i tempi di configurazione delle linee di assemblaggio automatizzate. I PCB flessibili e rigido-flessibili introducono un'ulteriore complessità, in quanto richiedono considerazioni speciali, come evitare gli angoli vivi nelle aree flessibili e garantire il corretto posizionamento degli irrigidimenti per evitare crepe o delaminazione.

Conclusione

Un'efficace pannellizzazione dei circuiti stampati è un delicato gioco di equilibri che riunisce diverse considerazioni, dalla massimizzazione della resa alla riduzione al minimo degli scarti, fino alla garanzia di un assemblaggio fluido e di un rigoroso controllo di qualità. Selezionando con cura i metodi di pannellizzazione, ottimizzando i layout e lavorando a stretto contatto con i produttori, i progettisti possono migliorare significativamente l'efficienza della produzione riducendo i costi. Con la continua evoluzione delle tecnologie di produzione dei PCB, nuove opportunità di ottimizzazione miglioreranno ulteriormente i risultati e rafforzeranno la competitività dei produttori di elettronica.

25.09.2025
