Technologie PCB

Biseautage

Le biseautage est une opération de fraisage bord de carte incliné suivant un angle spécifique permettant par exemple de faciliter l'insertion d'une carte sur un connecteur.

Il est souvent lié aux doigts dorés.
Cette opération ne peut être effectuée que sur un coté linéaire.

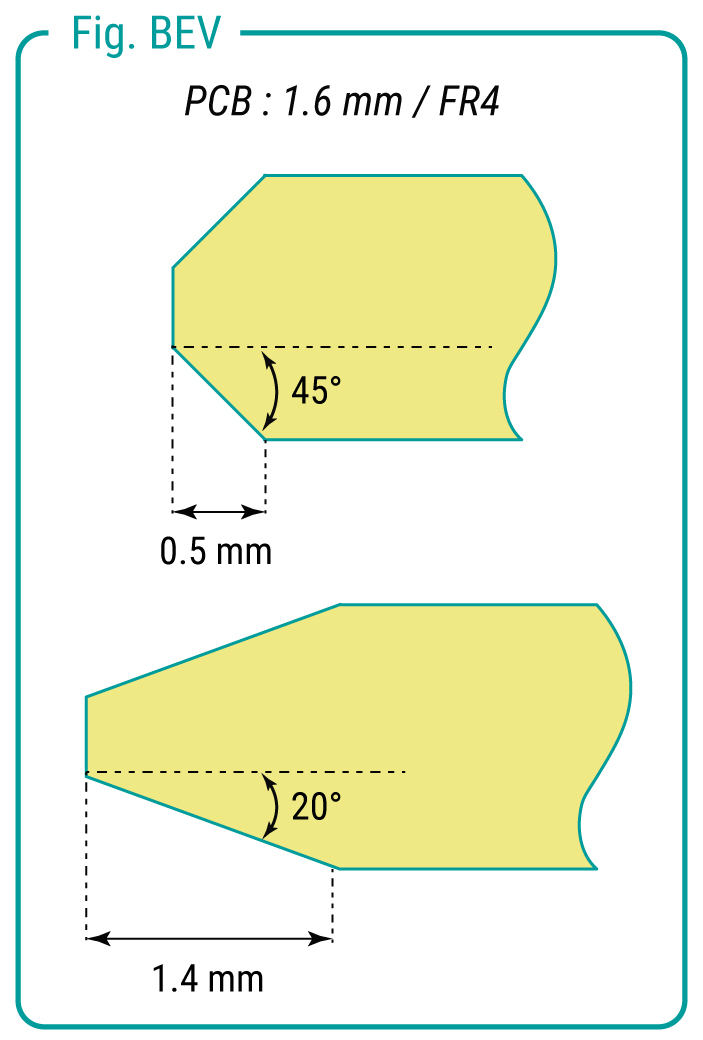

Pour les connecteurs ISA et PCI, le biseau est normé :
ISA-Card : 45°
PCI-Card : 20°

Proto-Electronics propose 3 angles : 20 / 30 / 45° sur les faces TOP et/ou BOT
