Technologie PCB

1.0 - Validation Gerber par image digitale

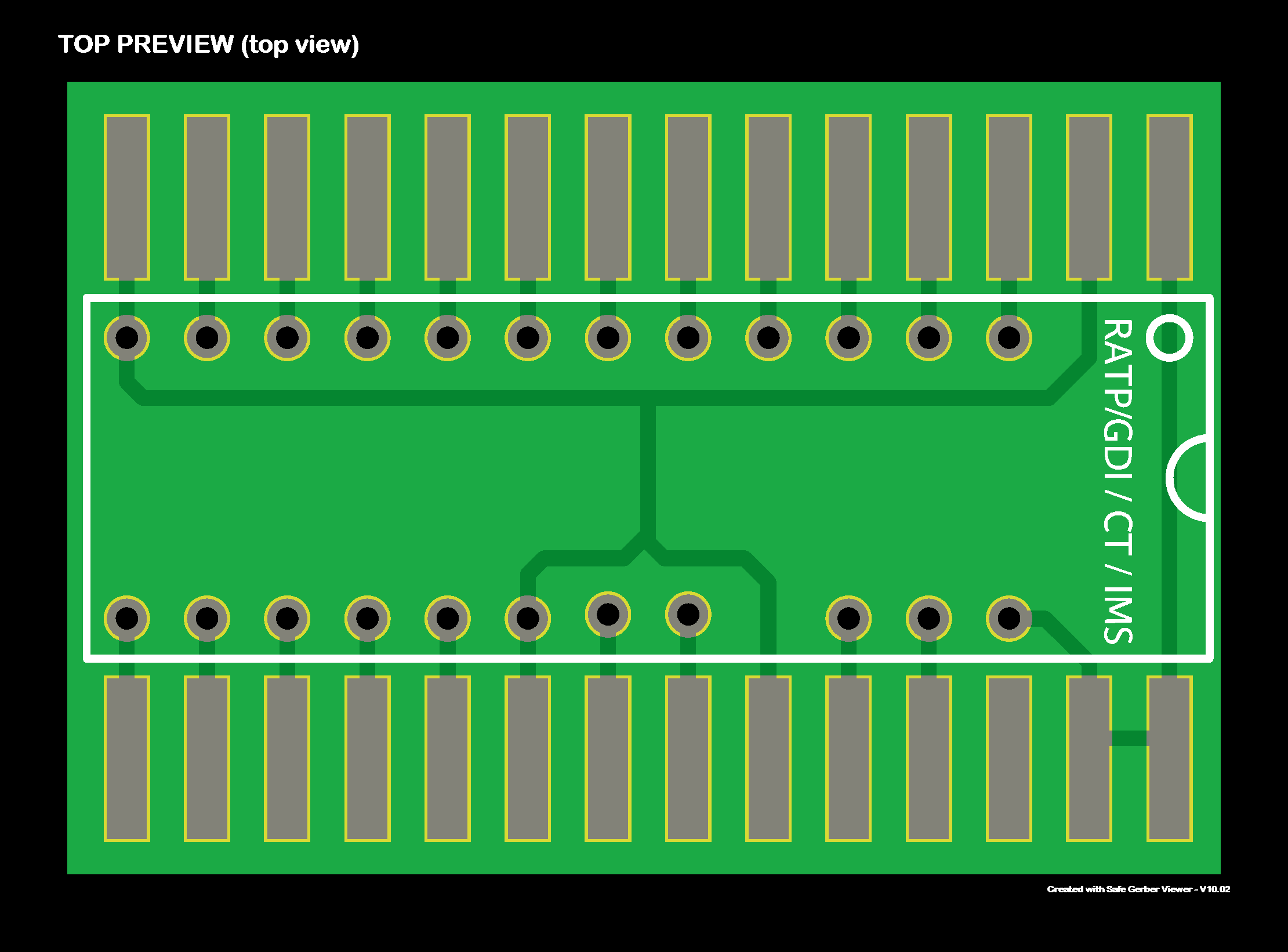

Proto-Electronics demande à ses clients de valider leur design de PCB avant lancement en fabrication. Une image numérique du résultat final à cette étape du process est transmise.

Une commande ne peut PAS être lancée en production sans validation préalable du fichier GERBER par le client.

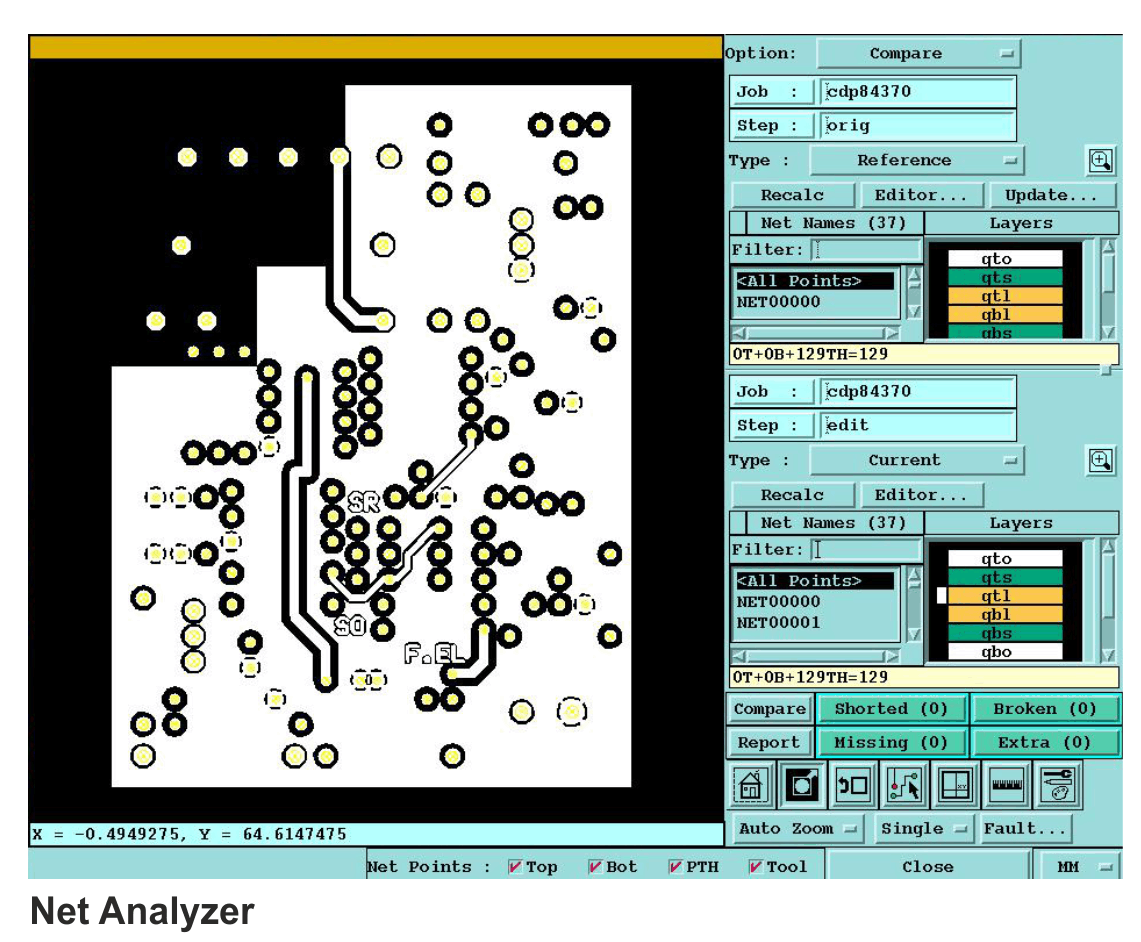

2.0 - CAD - Netlist comparison

Avant fabrication du PCB, le fichier de production de chaque commande est contrôlé pour s'assurer qu'il est conforme au fichier GERBER original fourni (au niveau fonctionnel).

4.0 - Inspection optique des trous

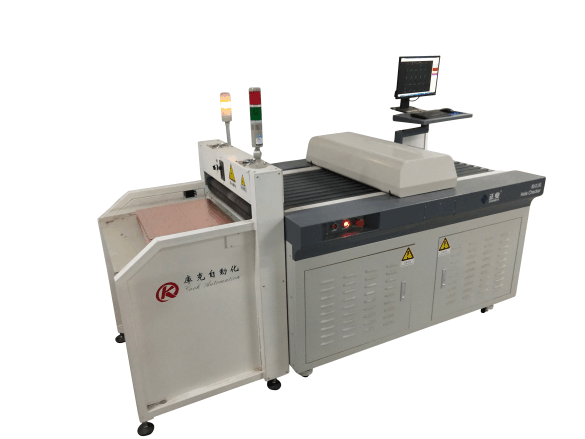

Après perçage, un contrôle optique du diamètre des trous est réalisé. Ce test est effectué à l'aide d'un équipement semi automatique (photo ci-contre) qui compare les trous à la drillmap fournie avec le fichier GERBER.

Tous les trous réalisés par perçage pneumatique sont contrôlés par cet équipement.

5.0 - AOI - Test d'inspection optique automatique

PCB concernés par cette procédure : tous les PCB multicouches.

Il permet à l'aide d'une source lumineuse (laser ou LED) et d'un système de capture d'image (scanner ou caméras) de contrôler optiquement les éventuels défauts de gravure des CI. Le test est réalisé avant pressage des couches par comparaison avec le dossier gerber.

Le test permet de détecter les défauts de fabrication et d'optimiser le rendement du process.

6.0 - Contrôle de l'alignement des couches

PCB concernés par cette procédure : tous les PCB multicouches avec
trous borgnes.

Les PCB avec des trous borgnes nécessitent un parfait alignement des couches. Ces circuits particuliers sont contrôlés avec deux équipements complémentaires :

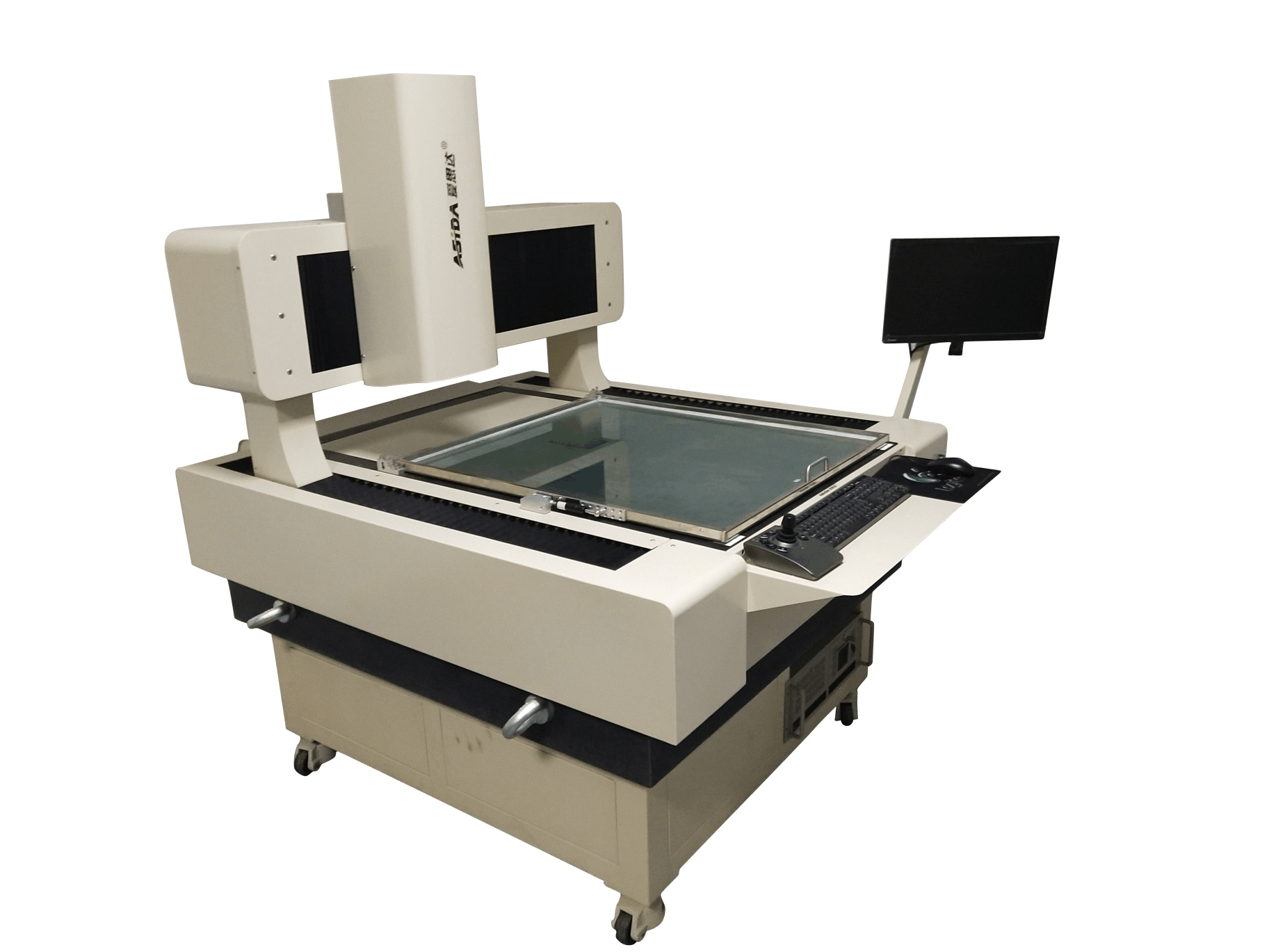

• Un équipement ASIDA optique de contrôle avant l'étape de pressage,

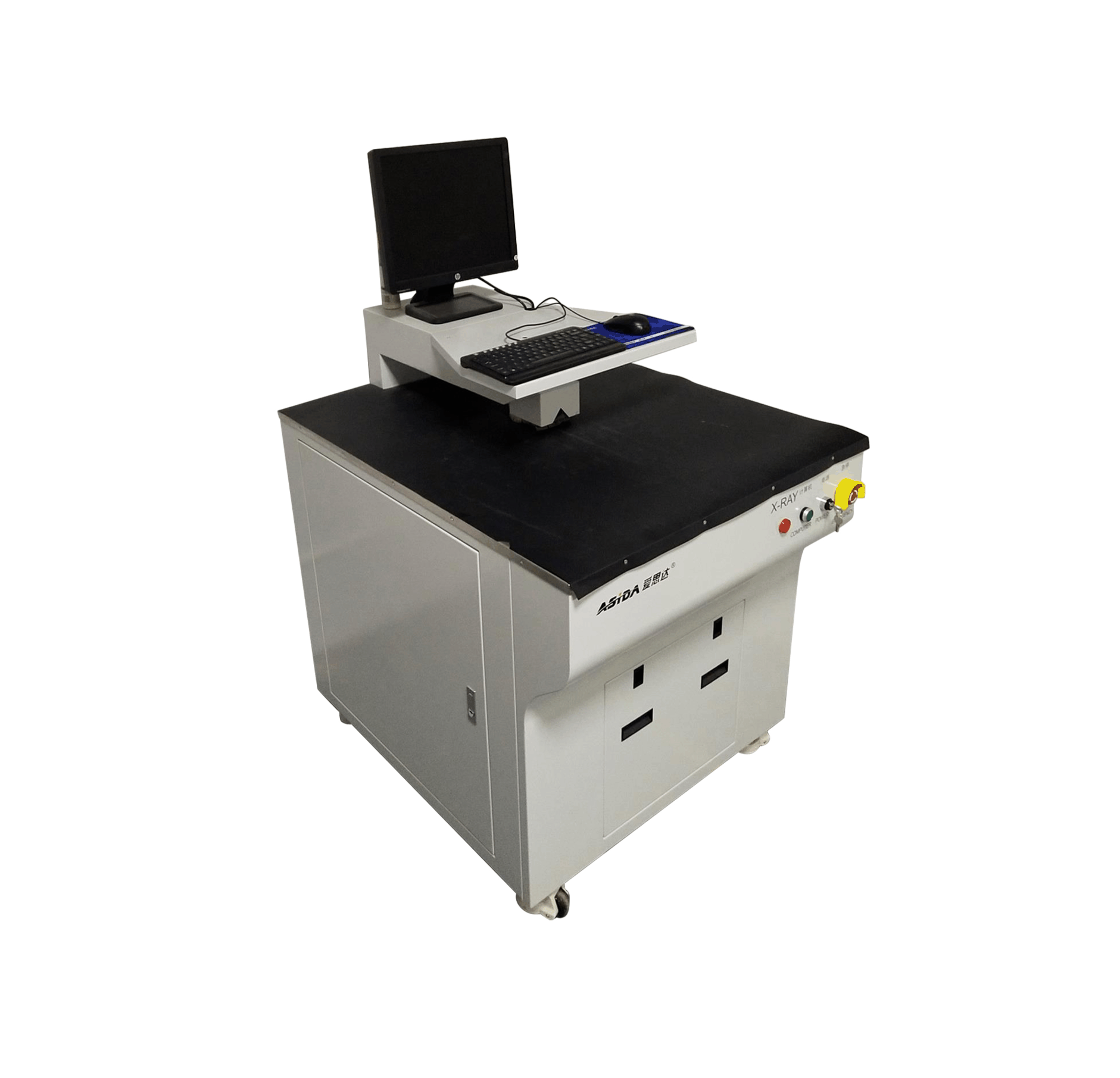

• Un équipement ASIDA à rayons X après l'étape de pressage.

En complément du premier équipement, ces PCB sont contrôlés à l'aide d'un équipement ASIDA à rayons X.

Celui-ci irradie les PCB, permettant aux techniciens de contrôler l'alignement des couches internes après pressage à l'aide d'une caméra. Ce système est similaire à une radiographie médicale.

Coupe métallographique

PCB concernés par cette procédure : tous les PCB multicouches.

Cette étape du process se déroule après la finition du PCB. Un technicien découpe une pièce de panneau et contrôle :

• l'épaisseur de chaque couche de cuivre,
• l'épaisseur de cuivre paroi des trous (PTH),
• l'épaisseur des couches de prepreg.

Il rapporte ensuite toutes ces mesures sur la coupe.

Pendant l'étape finale du contrôle qualité, l'image de la coupe métallographique est téléchargée sur le rapport de contrôle qualité.

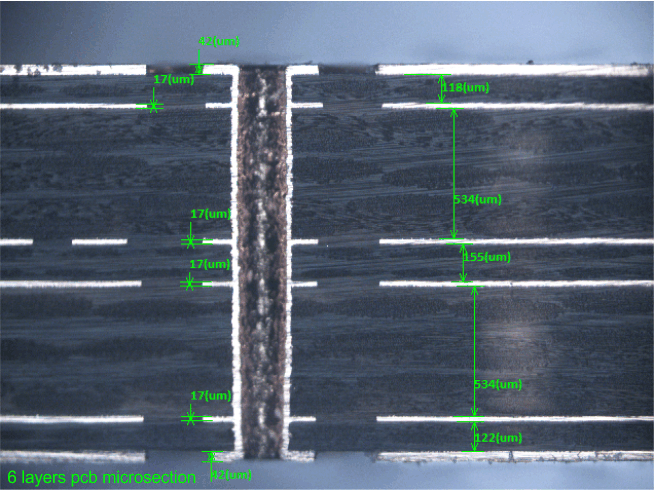

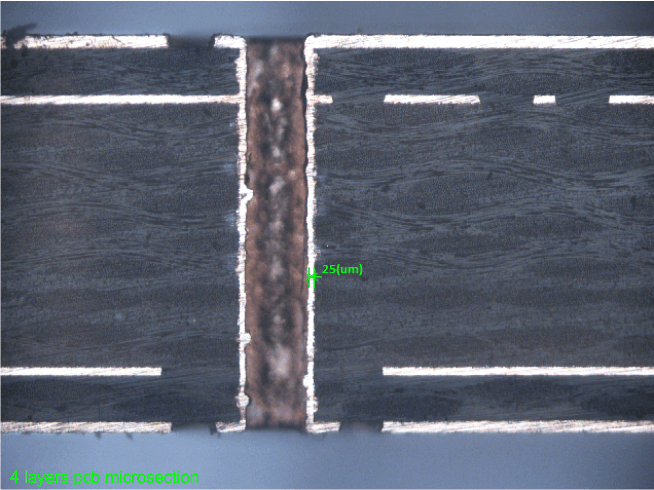

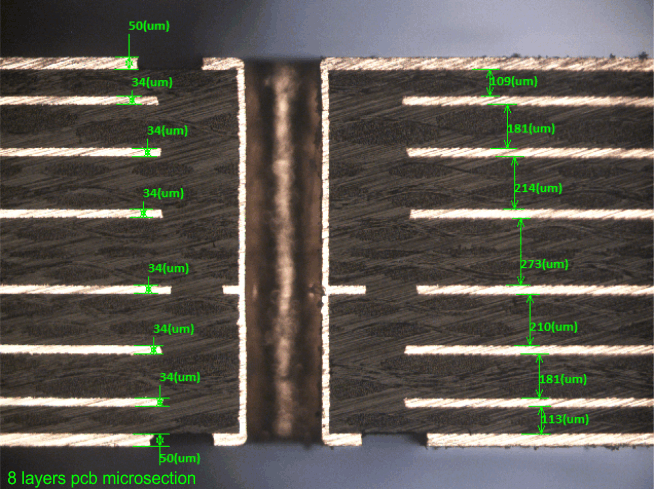

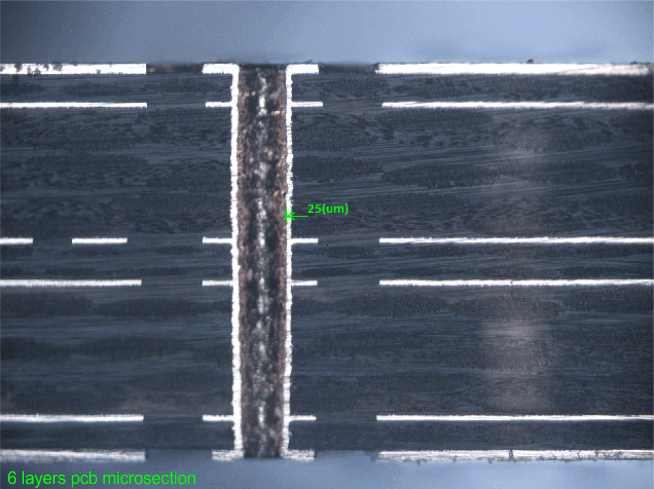

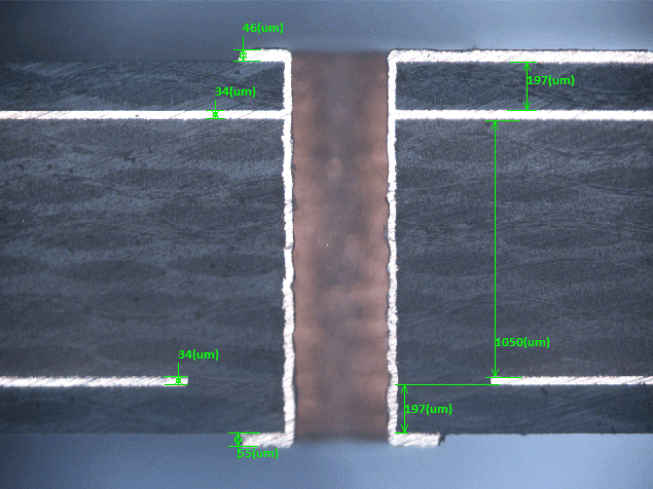

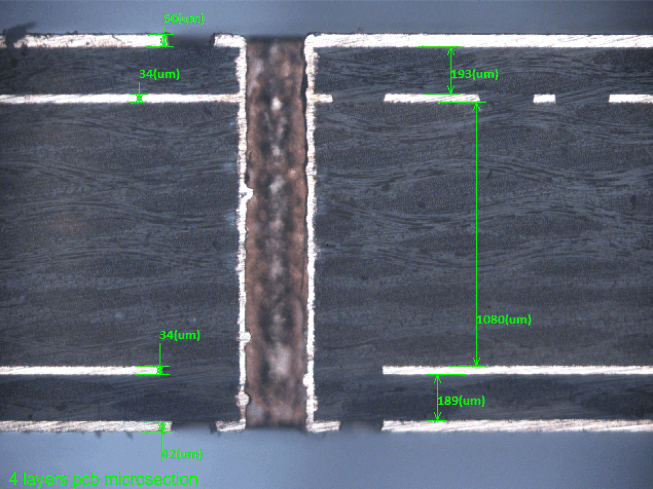

Ci-dessous des exemples de coupe métallographique de PCB 4...8 couches.

9.0 - Test électrique

Tous les circuits sont testés électriquement. Le contrôle couvre tous les défauts de courts-circuits et de rupture de pistes ou vias.

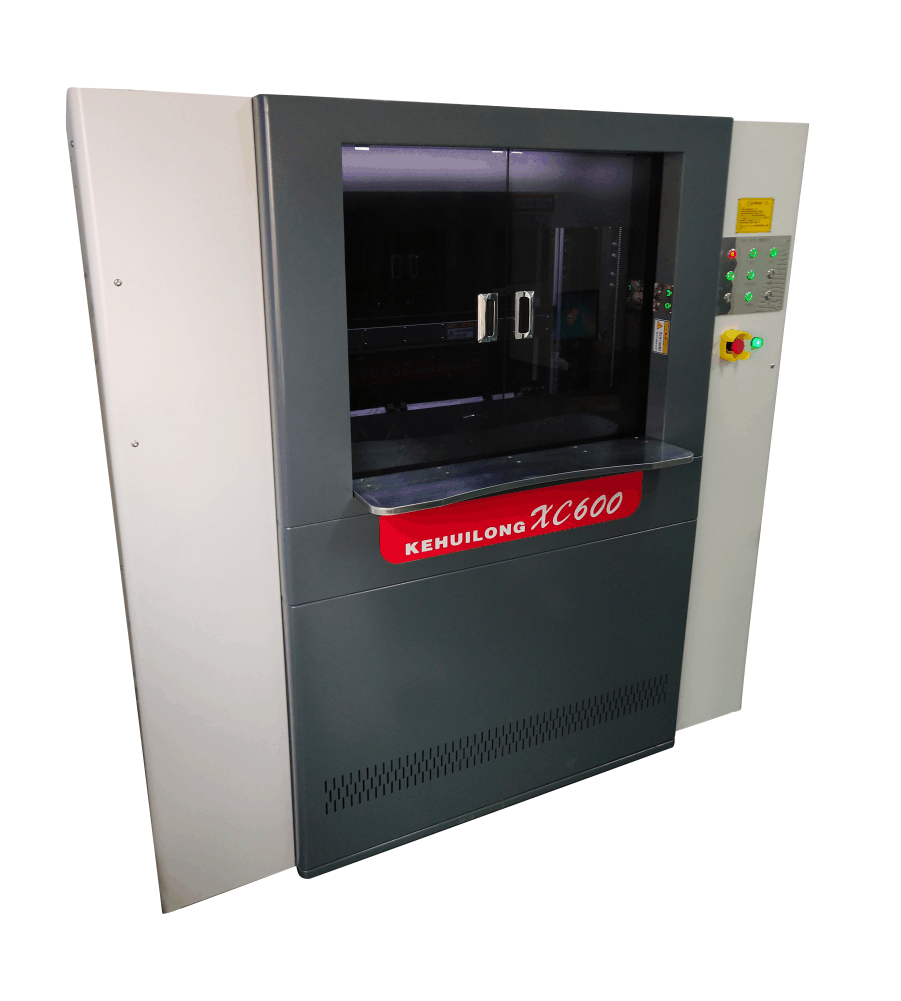

Les prototypes et petites séries subissent un test électrique réalisé à l'aide de 9 testeurs à sonde mobile :

• 5 testeurs ADLONG KS1000,
• 3 testeurs KEHUILONG XC 600,
• 1 testeur SPACELIGHT ESL618-L.
