Technologie PCB

Vernis épargne

Le vernis épargne protège les pistes et plans de cuivre contre l’oxydation et empêche la formation de ponts de soudure lors du process de refusion ou du passage à la vague.

Proto-Electronics a sélectionné des fabricants et références de vernis en fonction des process de pose et des couleurs.

Ce choix important est basé sur :

  • la qualité et la durabilité des produits,
  • la notoriété et la largeur de gamme.

Important : Vous devez porter une attention particulière à la largeur minimale des ponts de vernis qui varient en fonction de la couleur et du process - voir ci-après "épaisseur et tolérances".

Fabricants - références

Au niveau des marques homologuées par Proto-Electronics, on retrouve des fabricants leader sur les marchés
internationaux :

  • TAIYO : Vernis blanc,
  • KSM : Tous les vernis de couleur (vert / noir / bleu / rouge / violet / jaune) appliqués par sérigraphie.
Le choix Proto-Electronics est basé sur :
  • la qualité et la pérennité des produits,
  • la largeur de gamme des fabricants,
  • les homologations selon les référentiels Européens et Américains.

Couleurs

La couleur standard du vernis épargne est le vert. D'autres couleurs sont disponibles en option.

Important : les caractéristiques des vernis sont différentes en fonction des couleurs. Notamment la viscosité.

Le vernis standard vert permet d'obtenir des ponts de vernis plus fin que les autres références.

Couleurs / Références standards :

  • Vert : KSM-S6188-G3
  • Vert Mat : KSM-S6189GM63
  • Bleu : KSM-S6189-BL01
  • Jaune : KSM-S6189YL01
  • Rouge : KSM-S6189-R02
  • Violet : KSM-S6189V01
  • Noir : KSM-S6189-BK31
  • Noir Mat : KSM-S6189-KM01
  • Blanc : TAYO-PSR-2000
  • Blanc PSR : PSR-4000-LEW3
  • Transparent

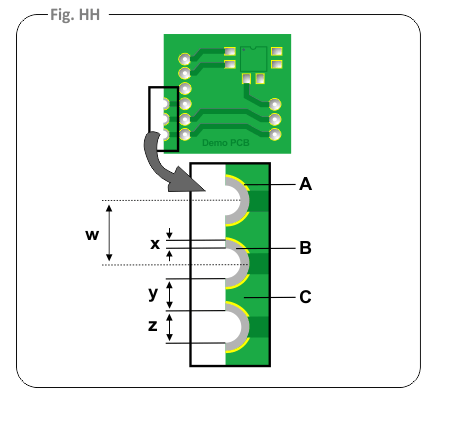

IMG_IMG_HH

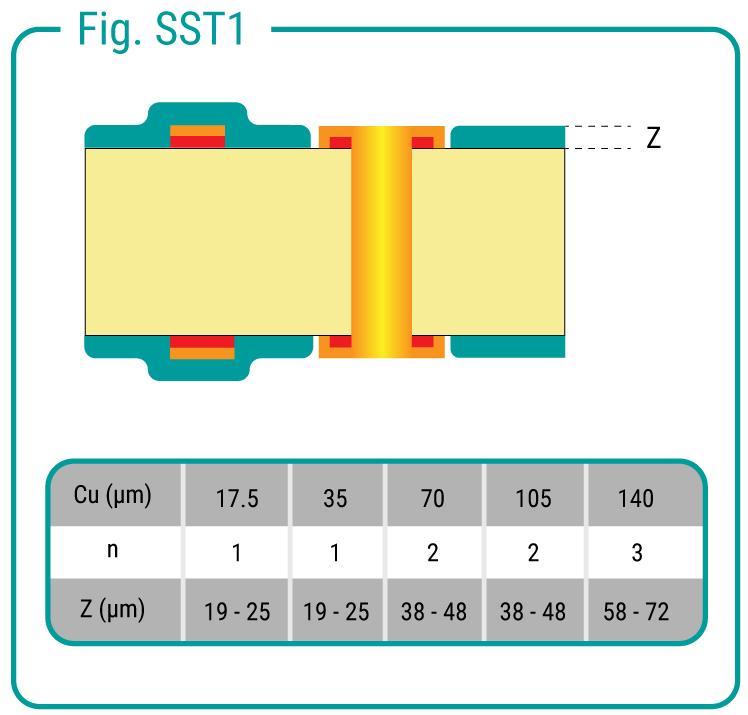

Epaisseur

L'épaisseur d' une couche de vernis épargne est comprise entre z = 19 µm et z = 23 µm.

La norme IPC impose une épaisseur comprise entre 16 et 23 µm.

En fonction de l'épaisseur de cuivre des faces TOP et BOT, nous appliquons plusieurs couches de vernis.

Voir détails dans le tableau ci-contre.
Cu : Epaisseur de cuivre.
n : Nombre de couche de vernis épargne.

IMG_Epaisseur-VE

Espace et largeur

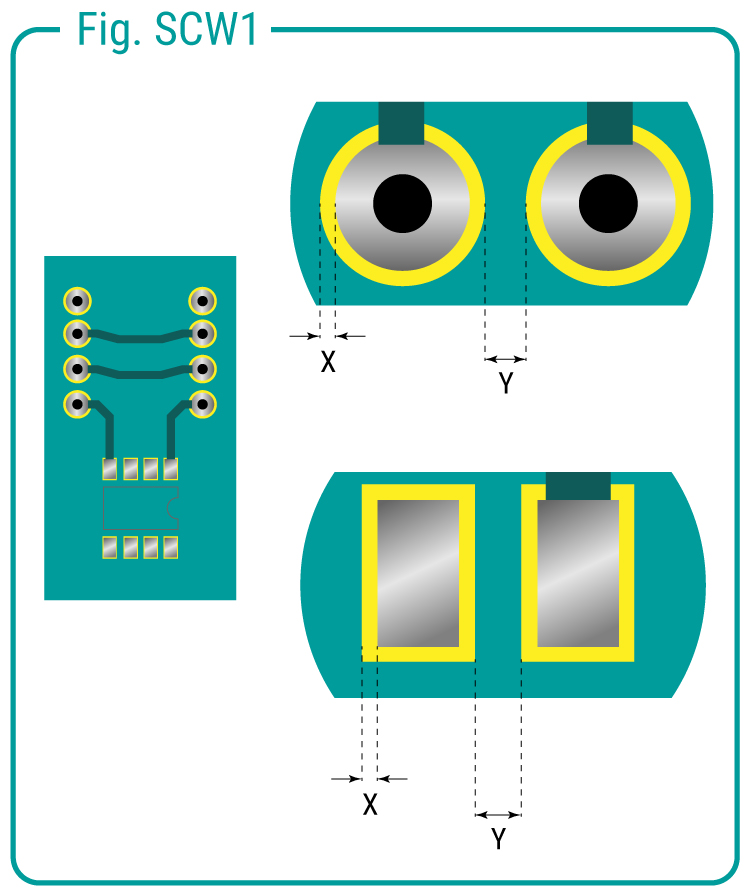

Espace sans vernis (X sur Fig. SCW1) : un espace sans vernis est recommandé autour des trous métallisés (PTH), des vias et des pads.

Espace mini. pour vernis vert standard : 25 µm
Espace mini. pour vernis non standard : 25 µm - Blanc, noir, bleu, rouge, ...

Largeur minimum (Y sur Fig. SCW1) : Notre process nous impose une largeur de bande minimale du vernis entre 2 éléments (pads, PTH, vias, etc..).

Largeur mini. pour vernis vert standard : 100 µm
Largeur mini. pour vernis non standard : 125 µm - Blanc, noir, bleu, rouge, ...

IMG_largeur-VE

Vernis pelable

Le vernis pelable permet de masquer une partie définie du circuit imprimé et peut être retiré facilement en un seul morceau.
Il doit pouvoir tenir 2 ou 3 process de soudage sans qu'il ne se détache du PCB.

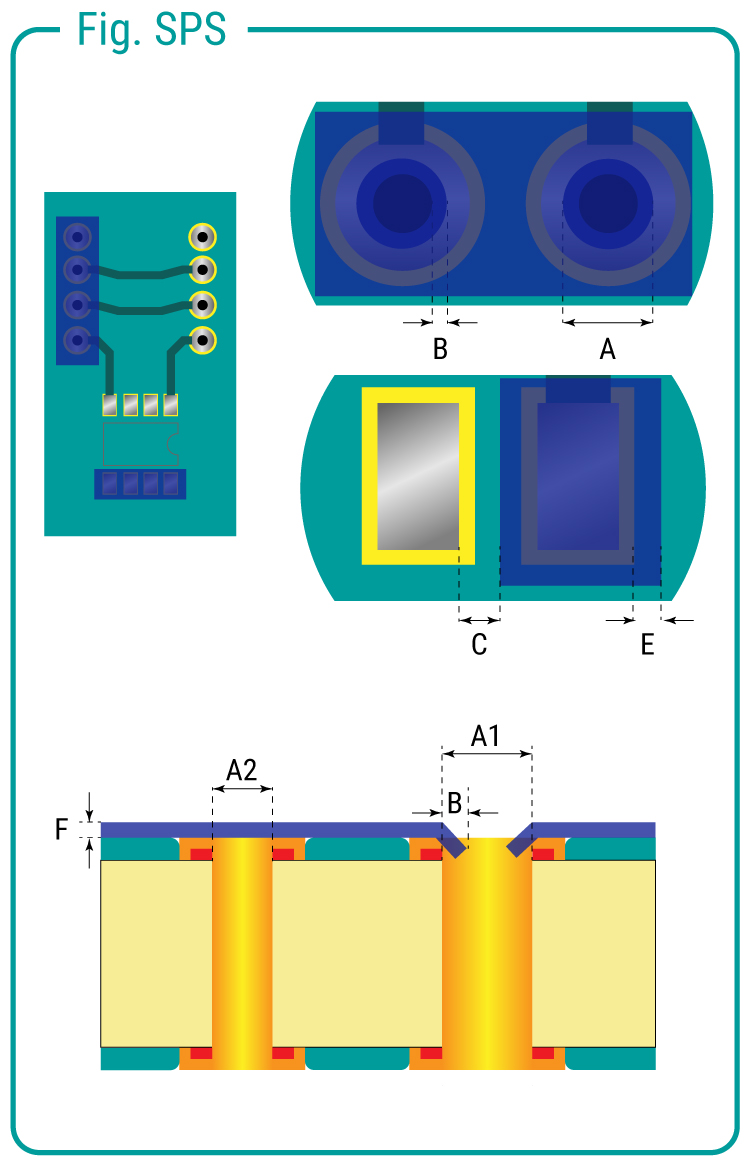

Le vernis pelable est représenté en bleu. (Fig SPS).

  • Recouvrement minimal de part et d'autre d'un élément à masquer (pad, via, etc..) : 0.6 mm (E sur Fig.SPS).
  • Espace minimal entre la limite du vernis pelable et un élément non recouvert : 0.6 mm (C sur Fig.SPS).
  • Largeur mini. : 2 mm.
  • Trous Ø < 3 mm (A2 sur Fig.SPS) entièrement masqués.
  • Trous Ø > 3 mm (A1 sur Fig.SPS) partiellement masqués.
  • Débordement du vernis à l'intérieur du trou : 0.6 mm (0.3 + 0.3 = 0.6 ). (B sur Fig. SPS).
  • Epaisseur du vernis pelable > 0.25 mm . (F sur Fig.SPS).
IMG_Vernis-pelable
