Marquages

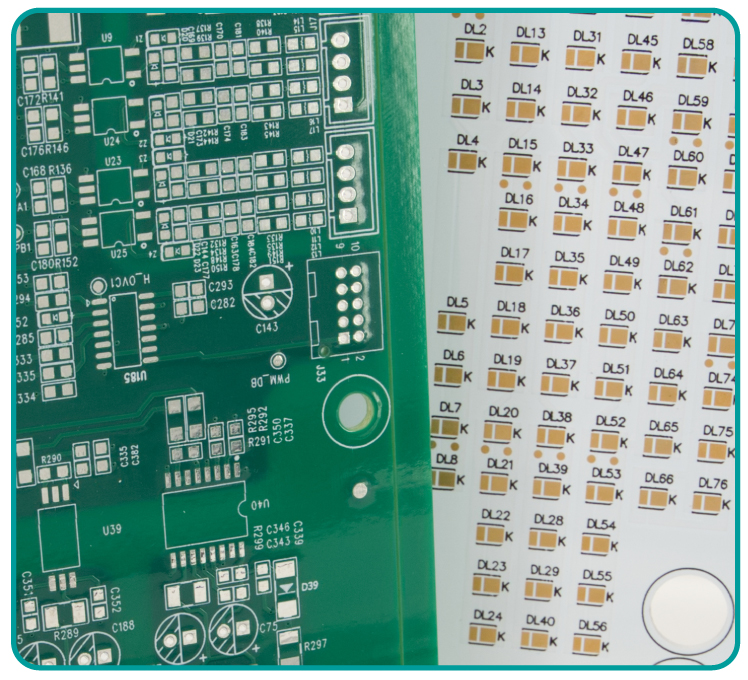

Le marquage permet principalement d'identifier les composants sur le PCB. Il permet également de spécifier :

• le nom, la révision, le fabricant du produit,
• la référence au lot de fabrication (traçabilité),
• les conformités UL et Rohs.

Un numéro unique pour chaque circuit avec l'option marquage incrémental.

Les encres utilisées sont permanentes et non conductrices.
Les marquages sont d'abord imprimés sur le PCB puis fixés dans un four (150°C - 60 mins).

En fonction de la couleur d'encre, Proto-Electronics utilise une imprimante numérique ou des pochoirs.

• Marquage blanc ou noir : taille mini des caractères 0.5 mm. Impression numérique.
• Marquage autre couleur : taille mini des caractères 0.8 mm. Marquages réalisés à l'aide de pochoirs.

Le marquage de couleur blanche (standard) est inclus dans le prix de base du circuit.

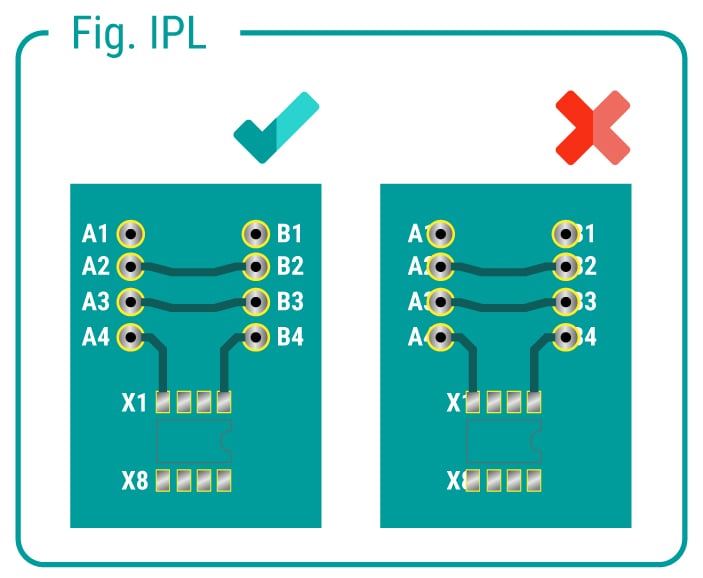

Pour être lisibles, les marquages doivent être correctement positionnés. Ils ne doivent pas déborder sur les éléments du circuit imprimé (pistes, vias, pads, etc..), auquel cas ils ne seront pas visibles (Fig. IPL).

Couleurs des marquages

Les couleurs possibles pour les marquages sont :

• Blanc
• Jaune
• Noir
• Bleu
