Technologie PCB

Couches externes - Largeur et espace inter-pistes

Sur les couches externes, la largeur mini. des pistes et l'espace mini. qui sépare les pistes sont fonction de l'épaisseur de la couche de cuivre finale (Couche de base + métallisation).

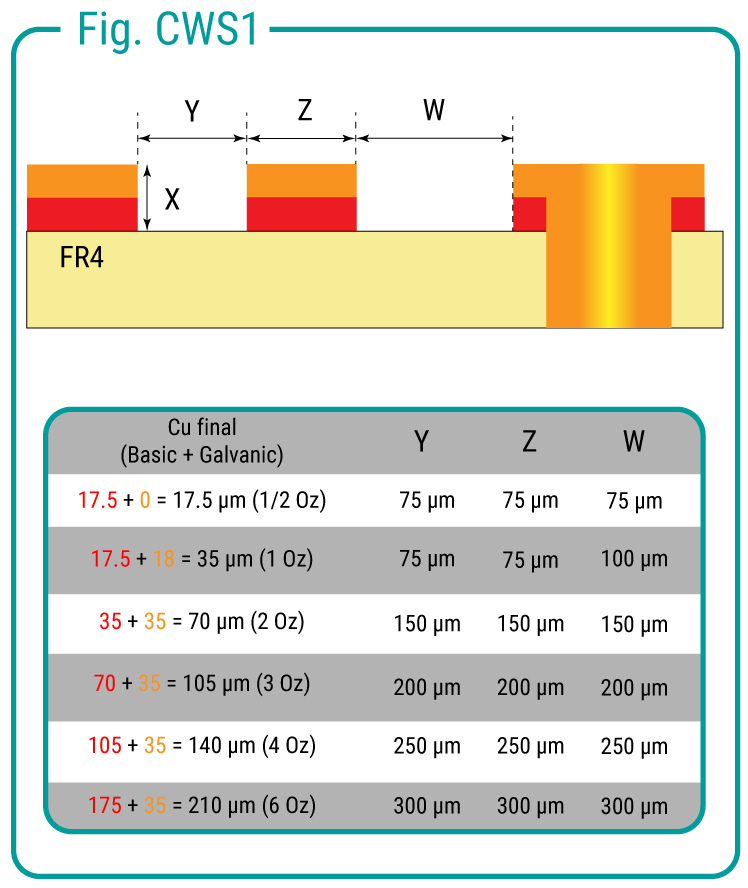

Le tableau ci-contre (Fig. CWS1) présente les valeurs minimales en terme de largeur de piste et d'espacement en fonction de l'épaisseur finale de la couche de cuivre.

X = Épaisseur couche cuivre finale
W = Espace minimum entre piste et trou
Y = Espace minimum inter-piste
Z = Largeur minimum de piste

Couches internes - Largeur et espace inter-pistes

Sur les couches internes, la largeur mini. des pistes et l'espace mini. qui sépare les pistes sont fonction de l'épaisseur de la couche de cuivre.

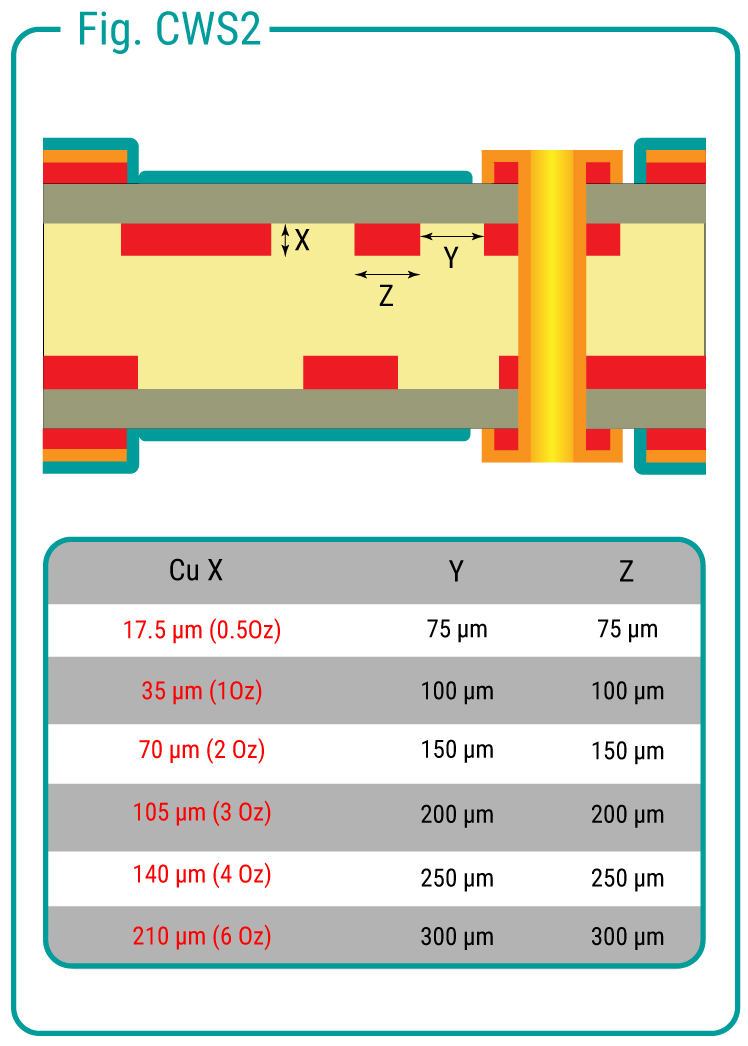

Pour les multicouches standards (1 cycle de pressage), le tableau ci-contre (Fig. CWS2) présente les valeurs minimales en terme de largeur de piste et d'espacement en fonction de l'épaisseur de la couche de cuivre.

X = Épaisseur couche cuivre finale
Y = Espace minimum inter-piste
Z = Largeur minimum de piste
