Technologie PCB

Cuivre - Epaisseur et process

Le process pour obtenir l'épaisseur de cuivre fini est différent en fonction du nombre de couches et de la structure du PCB.

Circuits simple face - 1 couche :

  • Pas de process de métallisation
  • Pistes et plans cuivres sont obtenus par simple opération de gravure.
  • Epaisseur de cuivre dépend du choix de la feuille cuivrée du fournisseur de substrat. Epaisseurs standard : 17.5 / 35 / 70 / 105 / 140 / 210 µm ...


Circuits double face - 2 couches avec trous métallisés (PTH) :

  • Process de métallisation des trous
  • Epaisseur finale résulte de l'addition de 2 couches de cuivre : Cuivre de base + Recharge de cuivre sur les pistes et plans de masse lors du process de métallisation des trous (PTH).
  • Exemple : 17.5µm (1 Oz - Cu base) + . 17.5 µm (1 Oz - Cu recharge) = 35 µm cuivre fini.

Pour les circuits imprimés "RIGID - 2 couches", 35µm cuivre fini sur les couches externes est l'épaisseur standard, donc la plus économique.

Circuits multicouches standards

  • Couches internes : Pas de process de métallisation - Pistes et plans cuivres sont obtenus par simple opération de gravure.
  • Couches externes : Epaisseur finale résulte de l'addition de 2 couches de cuivre : Cuivre de base + Recharge de cuivre

Circuits multicouches avec trous enterrés et/ou crossblind

  • Couches internes : Sans process de métallisation - Pistes et plans cuivres sont obtenus par simple opération de gravure.
  • Couches internes : Avec process de métallisation - Addition de 2 couches de cuivre : Cuivre de base + Recharge de cuivre.
  • Couches externes : Epaisseur finale résulte de l'addition de 2 couches de cuivre : Cuivre de base + Recharge de cuivre
Toutes ces configurations sont détaillées dans les menus ci-dessous.

Circuits simple face

Dans le cas d'un PCB simple face, épaisseur de cuivre de base et cuivre fini sont identiques. En effet, n'ayant pas de trous à métalliser (no PTH), il n'y a pas d'étape de métallisation.

Les pistes sont obtenues uniquement par gravure chimique de la couche cuivre.

Donc épaisseur Cu de base = épaisseur Cu fini.

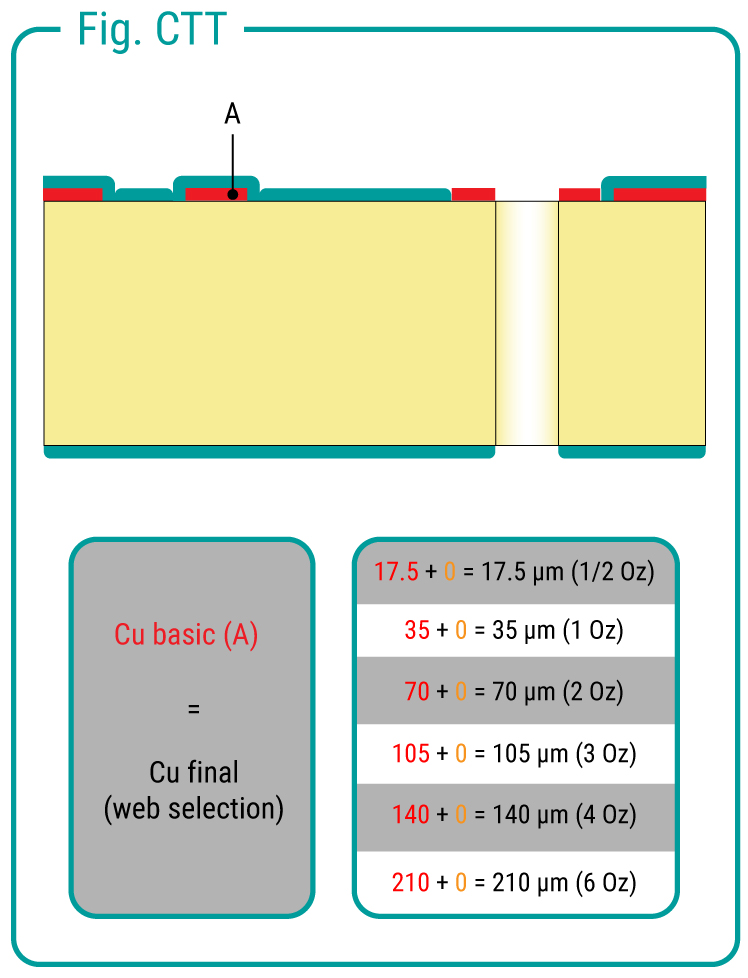

Le tableau ci-contre (Fig. CTT) spécifie les différentes épaisseurs de cuivre fini (Cu final) disponibles sur le site web.

IMG_Epaisseur-cuivre-1-layer-CTT-B

Circuits double face

L'épaisseur finale du cuivre de votre CI est déterminée par deux couches cuivre distinctes:

  • La couche cuivre de base avant métallisation (détail A - Fig. CTS)
  • La couche de recharge de cuivre obtenue lors du process de métallisation des trous et des pistes (détail B - Fig. CTS).

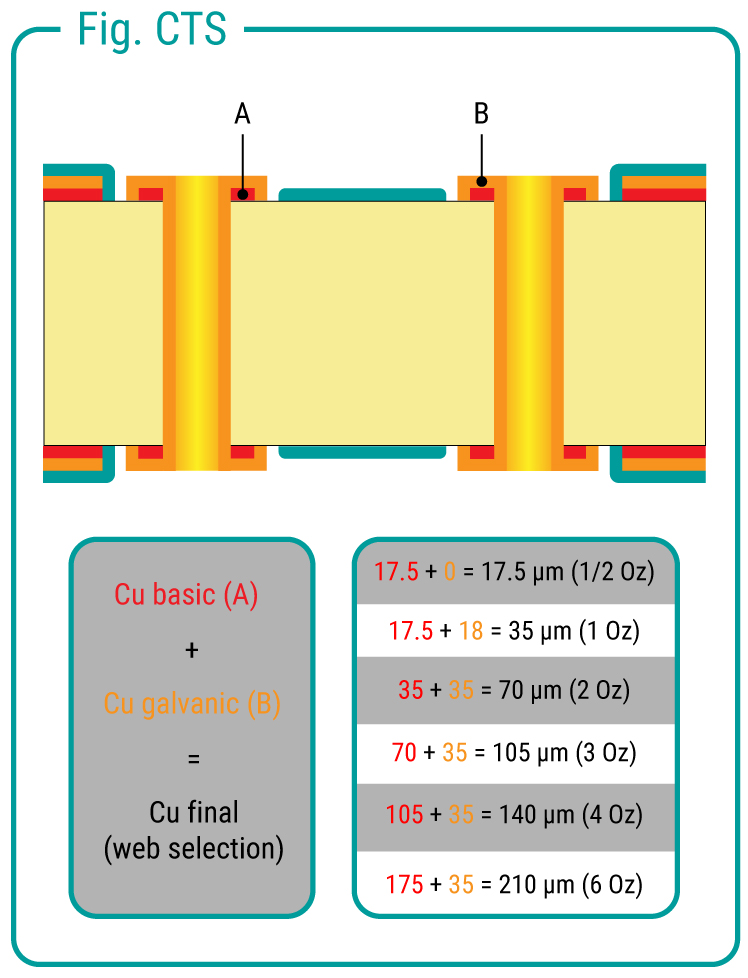

Le tableau ci-contre (Fig. CTS) spécifie les différentes épaisseurs de cuivre fini (Cu final) disponibles sur le site web.

Important: Pour sécuriser la fabrication des trous métallisés et leur connexion aux couches internes, Proto-Electronics métallise/recharge l'ensemble de ses PCB à 25 µm minimum (classe 3).
Cette recharge de 25 µm conduit à une épaisseur de cuivre fini légèrement plus élevée sur les pistes et les plans de masse :
Pour une sélection Cu = 35 µm sur le configurateur web, l'épaisseur finale généralement mesurée est Cu > 40 µm résultant de 17,5 (Cu base A) + 25 (Cu recharge B)

Pour les autres sélections d'épaisseur de cuivre (70, 105, 140, 210 µm), le processus de métallisation est ajusté pour obtenir une épaisseur proche de la cible spécifiée.

IMG_Epaisseur-cuivre-CTS-C

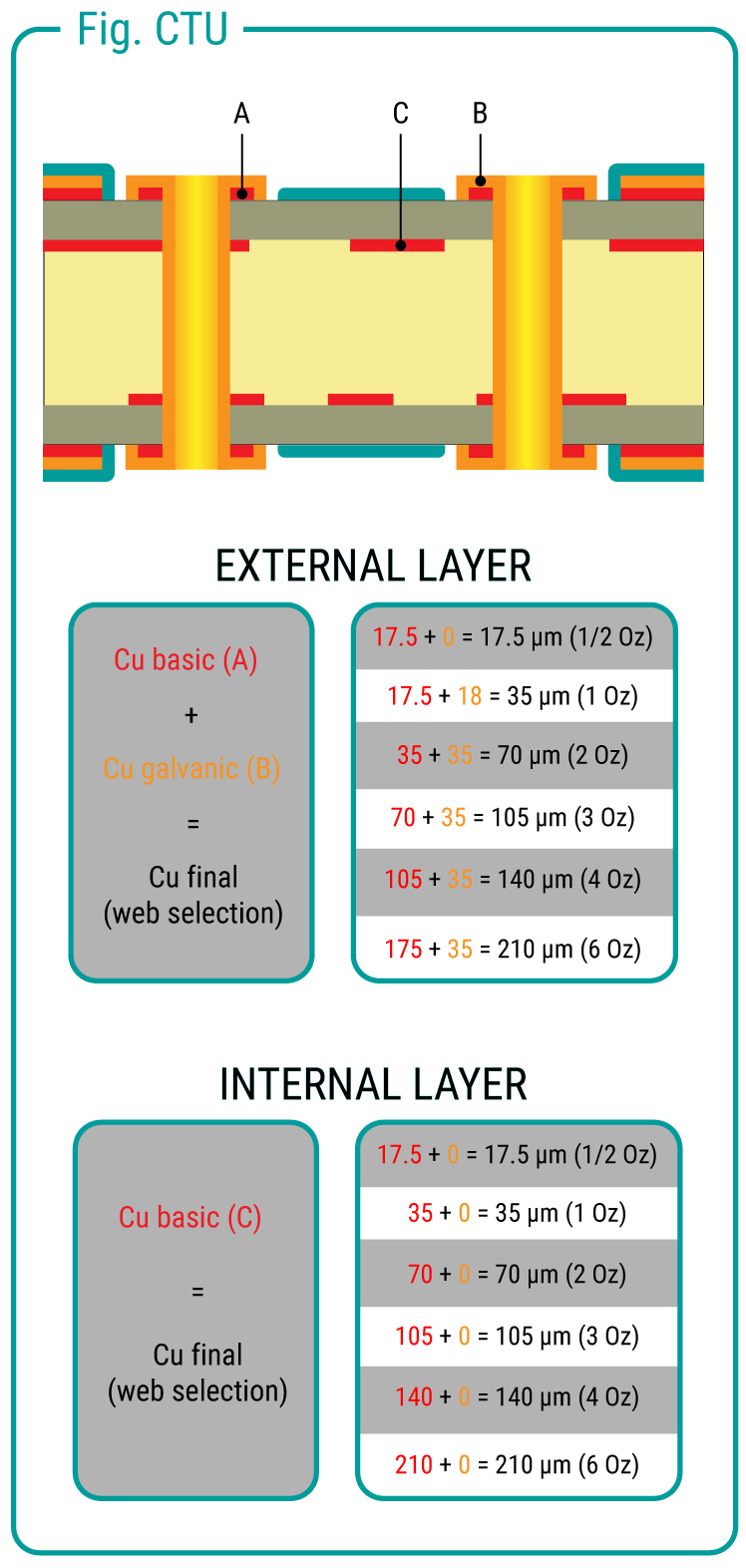

Circuits multicouches (standard)

Pour les multicouches standards (1 cycle de pressage), les épaisseurs de cuivre fini externes et internes ne sont pas calculées de la même façon.

Pour les couches externes, comme pour le DFTM, il faut prendre en compte :
Epaisseur de base (A) + Epaisseur de la métallisation (B).

Pour les couches internes, à l'instar du simple face, il n'y a pas de métallisation :
Epaisseur de base (C) = Epaisseur finie

Les épaisseurs externes et internes peuvent etre différentes, mais il faut respecter une symétrie des épaisseurs sur le Stackup (Fig CTV et CTW).

IMG_Thickness-CU-Metalo

IMG_Epaisseur-cuivre-Multi-layer-CTU
