Technologie PCB

SMI

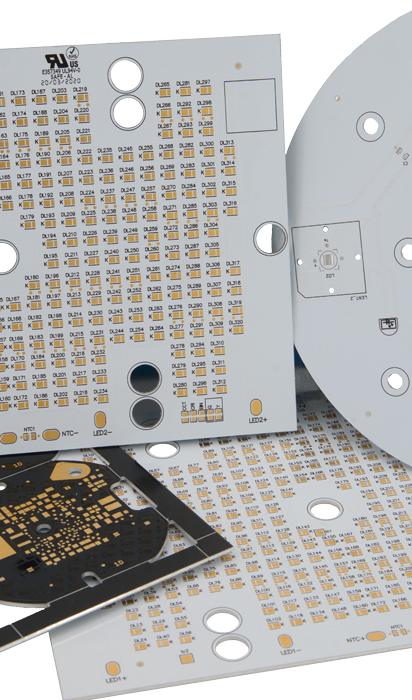

Proto-Electronics propose du SMI en simple et double face.

En option, il est possible de recouvrir une face du PCB avec un adhésif 3M-9460.

Très souvent, le vernis épargne sélectionné est de couleur noire (mat ou brillant) ou blanche. Ce choix de couleur est dicté par le besoin de réfléchir ou absorber la lumière générée par les LEDs de la carte.

Proto-Electronics propose les 7 références de SMI suivantes :

• BOYU AL-01-B-10 - 1,0 W/mK

• BOYU AL-01-B-15 - 1,5 W/mK
• BOYU AL-01-B-20 - 2,0 W/mK
• BOYU AL-01-B-30 - 3 W/mK
• BOYU AL-01-B-50 - 5,0 W/mK
• BOYU AL-01-B-80 - 8,0 W/mK

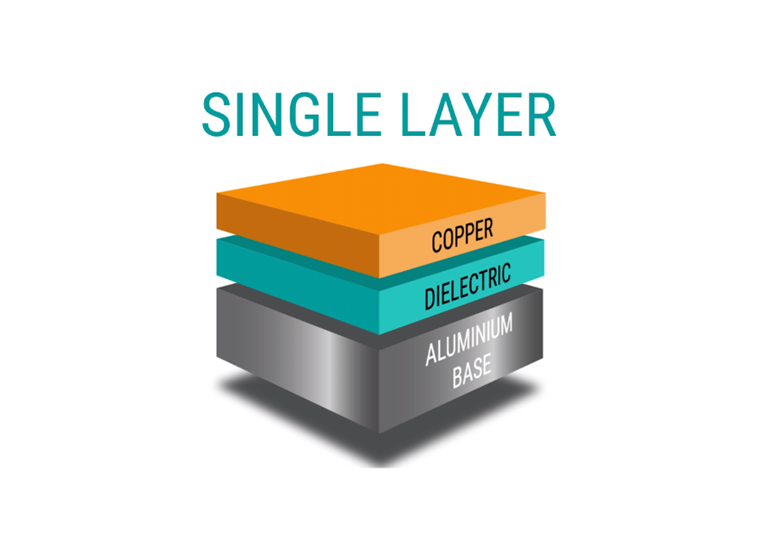

Il existe différentes épaisseurs d'isolant entre le cuivre et la base aluminium des substrats SMI. Proto-Electronics propose l'épaisseur 120 um par défaut.

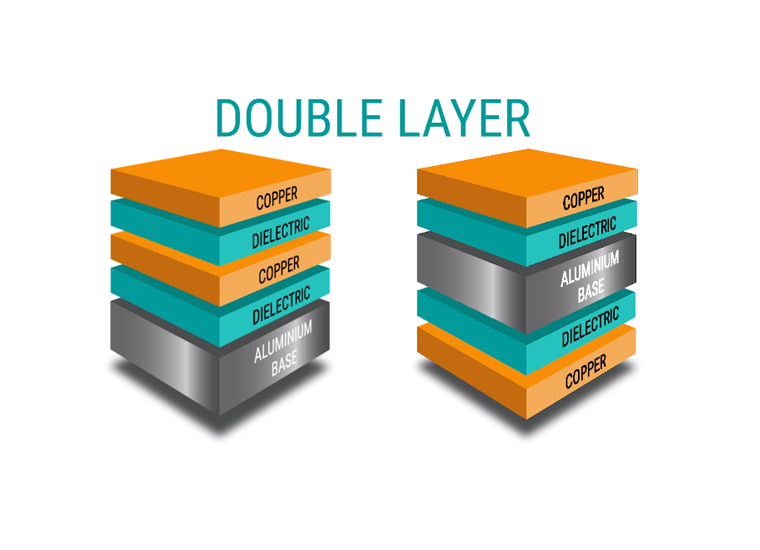

Deux empilages différents sont configurables dans le cas du double-face (voir ci-dessous).
